BESSEY Spannelement mit fixer Ausladung TW28-30-12K 300 x 120 mm

BESSEY Spannelement mit fixer Ausladung TW28-30-12K 300 x 120 mm

Auf einen Blick:

• Positionsgenaues, individuelles Spannen
• Vergütetes Profil und Gleitbügel für federndes, elastisches Spannen

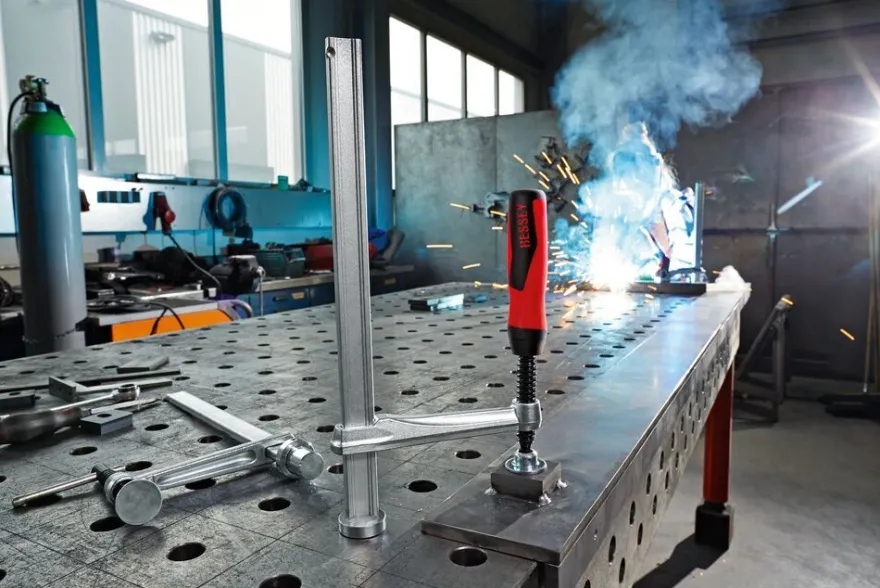

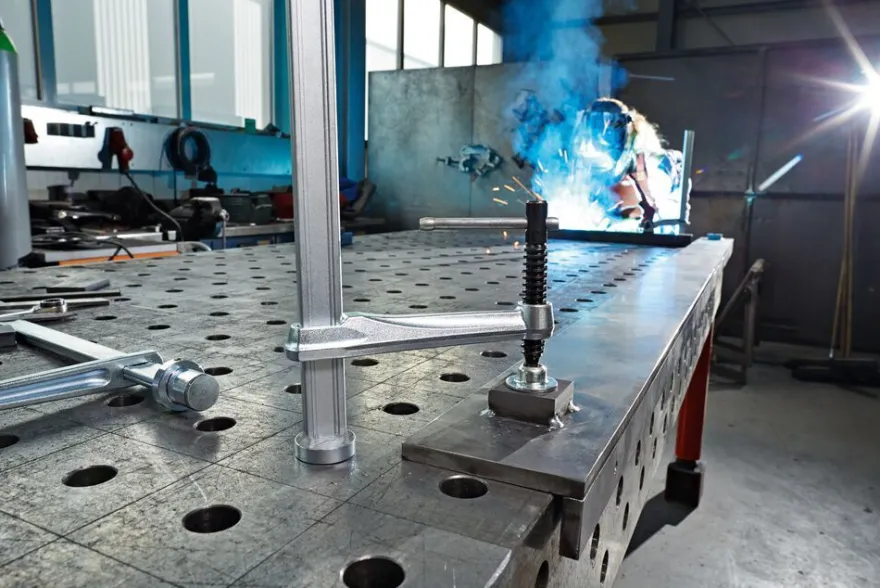

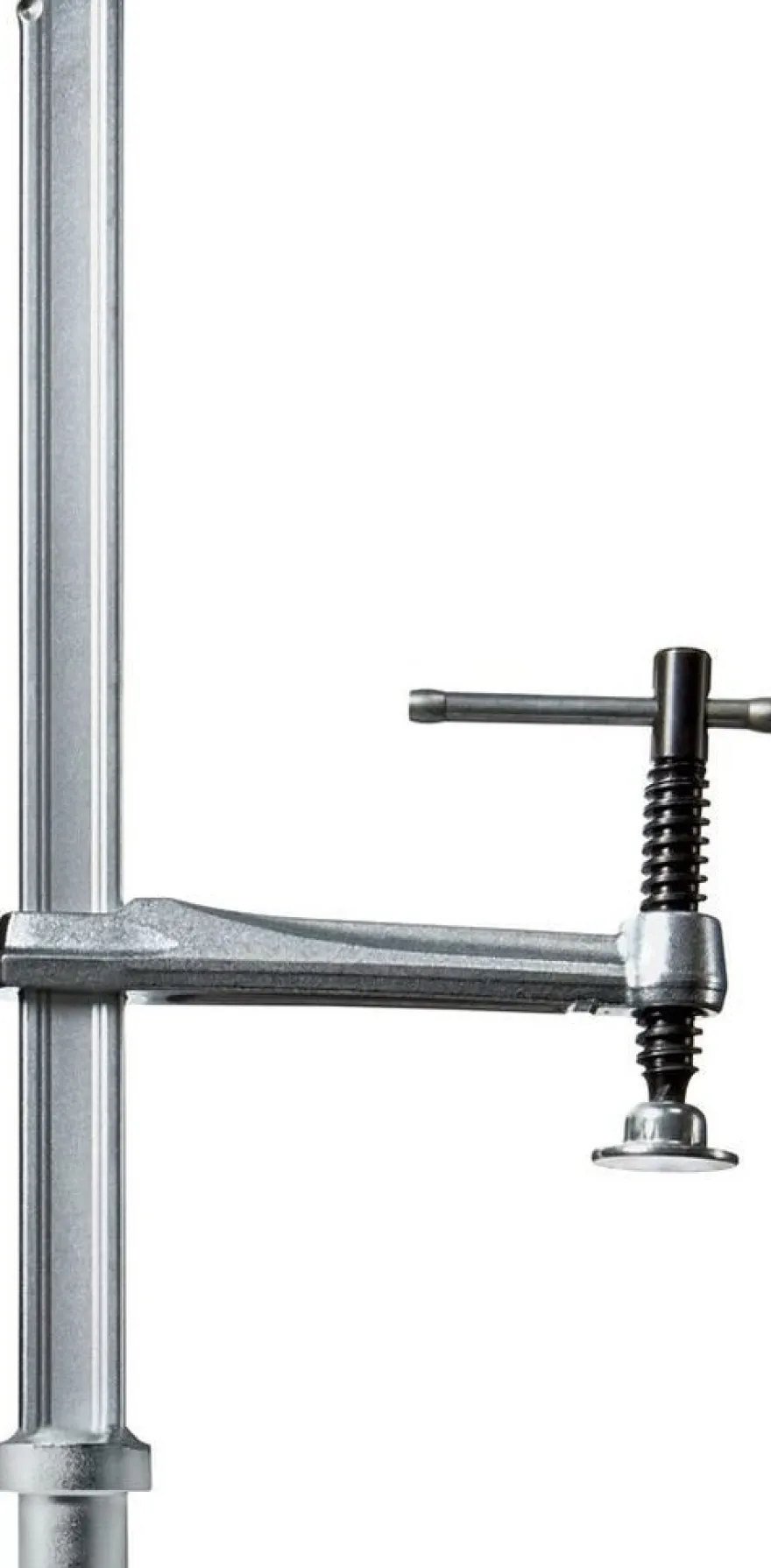

• 2-Komponenten-Kunststoffgriff sowie Knebelgriff mit abgerundeten Enden, jeweils mit leichtgängiger Trapezgewindespindel und werkzeuglos wechselbarer Druckplatte

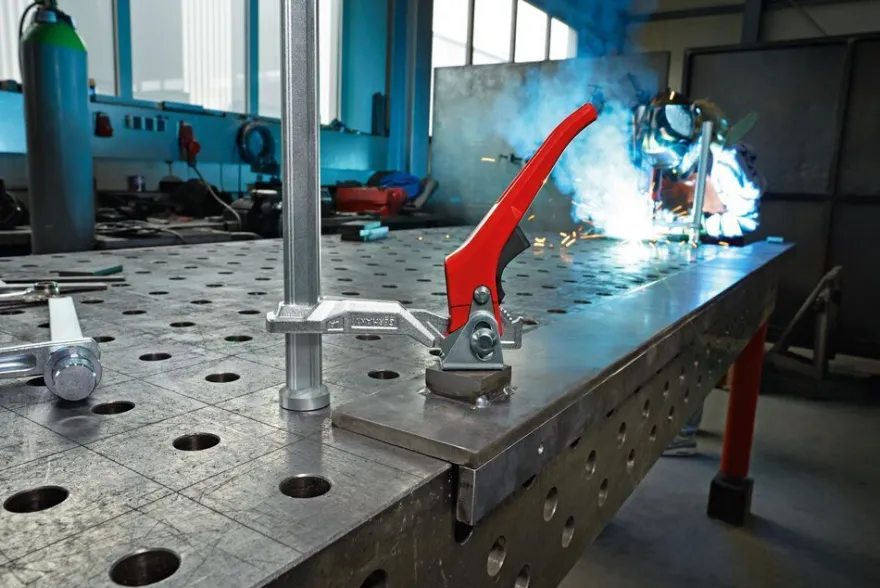

• Hebelgriff mit Rastmechanismus für dosiertes, zügiges und vibrationssicheres Spannen

100, 120 oder 140 mm Ausladung

Bei den BESSEY TW Spannelementen für Schweißtische stehen drei Griff-Varianten und drei Ausladungs-Varianten zur Wahl.

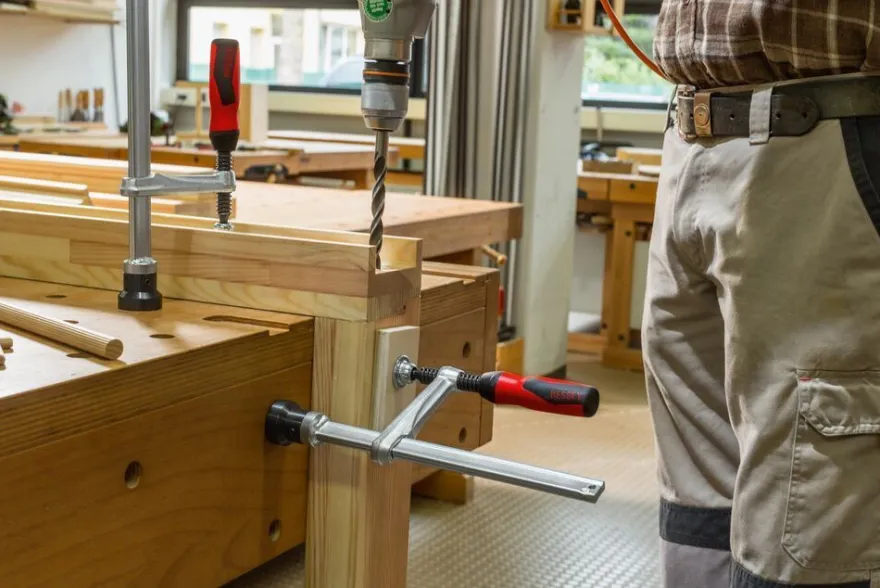

Schräg und waagrecht spannen

Möglich macht das die stufenlos schwenkbare Spindel mit einem Bereich von -52° bis +52°.

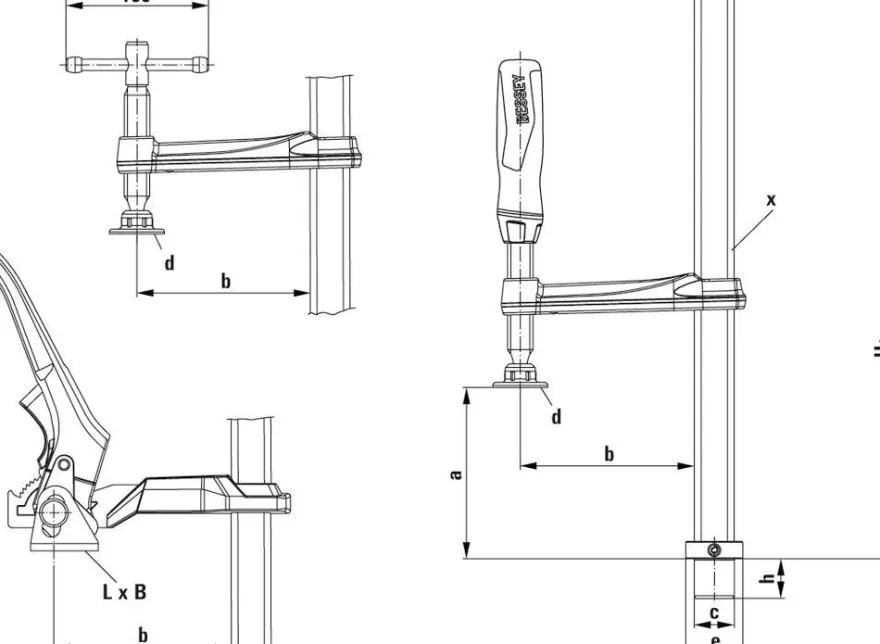

Technische Daten:

Material und Oberfläche:

• Schiene und Gleitbügel aus vergütetem Stahl, verzinkt
• Spindel mit Trapezgewinde, Stahl gerollt und vergütet, phosphatiert
• Griff aus 2-Komponenten-Kunststoff
• Knebel aus Stahl, verzinkt
• Druckplatte aus Stahl, phosphatiert
• Verbindungselemente aus Stahl, verzinkt oder phosphatiert

Anwendungsbereiche:

• Metallbau
• Schlosserarbeiten
• Sicher schweißen mit dem Spannwerkzeugspezialisten

Erfahrung auf den Tisch gebracht

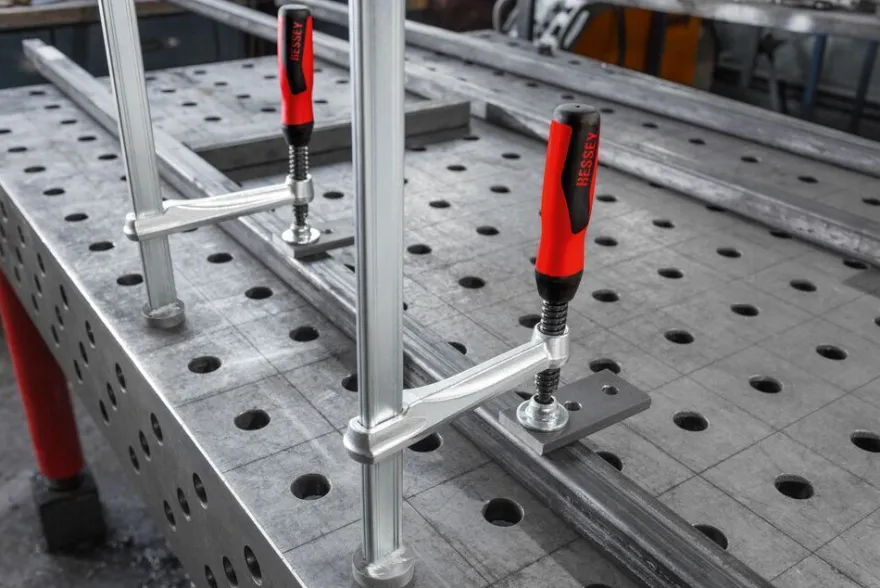

Für Schweißtische mit 28er- und 16er-Lochung hat BESSEY sein Wissen aus Jahrzehnten Spannwerkzeugbau in eigene Spannelemente überführt. Das Sortiment umfasst flexibel einsetzbare Helfer für den Arbeitsalltag. Bei den Standard-Spannelementen wählen Sie zwischen drei Griffvarianten sowie fixer oder variabler Ausladung. Dazu kommen ein Spannelement mit hitzebeständiger Spezialdruckplatte und eine Greifarmvariante, die den Zugang zum Arbeitsbereich frei hält. Runde, ovale und eckige Werkstücke spannen Sie mit speziellen Tisch-Spannaufsätzen. Ein Schwenk-Adapter in Verbindung mit der Verlängerung ermöglicht schräges und waagrechtes Spannen. Alle Elemente werden werkzeuglos in den Tisch integriert und erlauben komfortables, punktgenaues Arbeiten.

Pflegehinweise des Herstellers:

• Regelmäßige Wartung notwendig, nur dann Gewähr auf sicheren Halt (kein Rutschen des Gleitbügels).
• Generell Schmutz entfernen.
• Schiene stets frei von Fett, Öl oder angetrocknetem Leim, Wachsen und silikonhaltigen Trennmitteln halten.
• Spindel regelmäßig reinigen und ölen.
• Druckplatte regelmäßig reinigen und ölen (nicht bei Hebelausführung).
• Bei Glanzbildung auf der Schiene mit Schmirgelleinen (100er-Körnung) an beiden Schmalseiten aufrauen.
• Sperrklinke regelmäßig reinigen und ölen (nur bei Hebelausführung).

Sicherheitshinweise des Herstellers:

• Verwenden Sie das Produkt nur im Originalzustand.
• Verwenden Sie das Produkt nur bestimmungsgemäß. Falscher Gebrauch kann Personen- oder Sachschäden hervorrufen.
• Schützen Sie Ihre Augen mit einer Schutzbrille.
• Schützen Sie Ihre Hände durch Arbeits- oder Montagehandschuhe.
• Schützen Sie Ihre Füße durch das Tragen von Sicherheitsschuhen.
• Der Handgriff muss stets öl- und fettfrei sein, um ein Abrutschen zu verhindern.
• Das Produkt darf nicht in die Hände von Kindern gelangen.
• Kleinteile dürfen nicht verschluckt oder in Körperöffnungen eingeführt werden.
• Prüfen Sie das Produkt vor jedem Gebrauch auf Beschädigung und einwandfreie Funktion aller beweglichen Teile.
• Ein beschädigtes Produkt darf nicht verwendet werden.
• Zu jedem Produkt sind die Pflegehinweise zu beachten, siehe Hersteller-Website.
• Sie dürfen nur Original-Ersatzteile von BESSEY verwenden.
• Das Spannwerkzeugdarf nicht zum Heben, Ziehen oder Anlehnen verwendet werden.
• Das Spannwerkzeug darf nicht zur Sicherung von Ladung beim Transport verwendet werden.
• Das Spannwerkzeug darf nur von Hand ohne zusätzliche Hilfsmittel gespannt werden.
• Das Spannwerkzeug darf nicht für den dauerhaften Einbau verwendet werden.
• Überprüfen Sie regelmäßig die Funktion der Endsicherung bei Zwingen.
