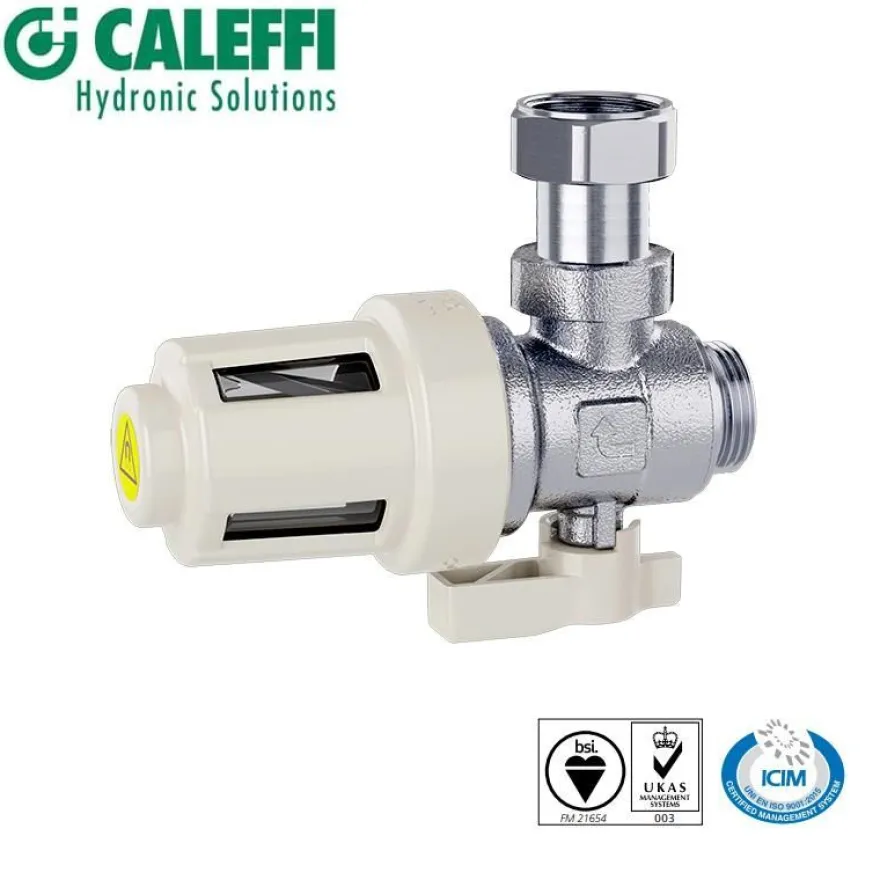

CALEFFI XS® – Schmutzfänger/ Schlammabscheider mit Magnet

Magnetischer, Schlammabscheider-Schmutzfänger für den Einbau unter Wandheizkesseln.

Funktion

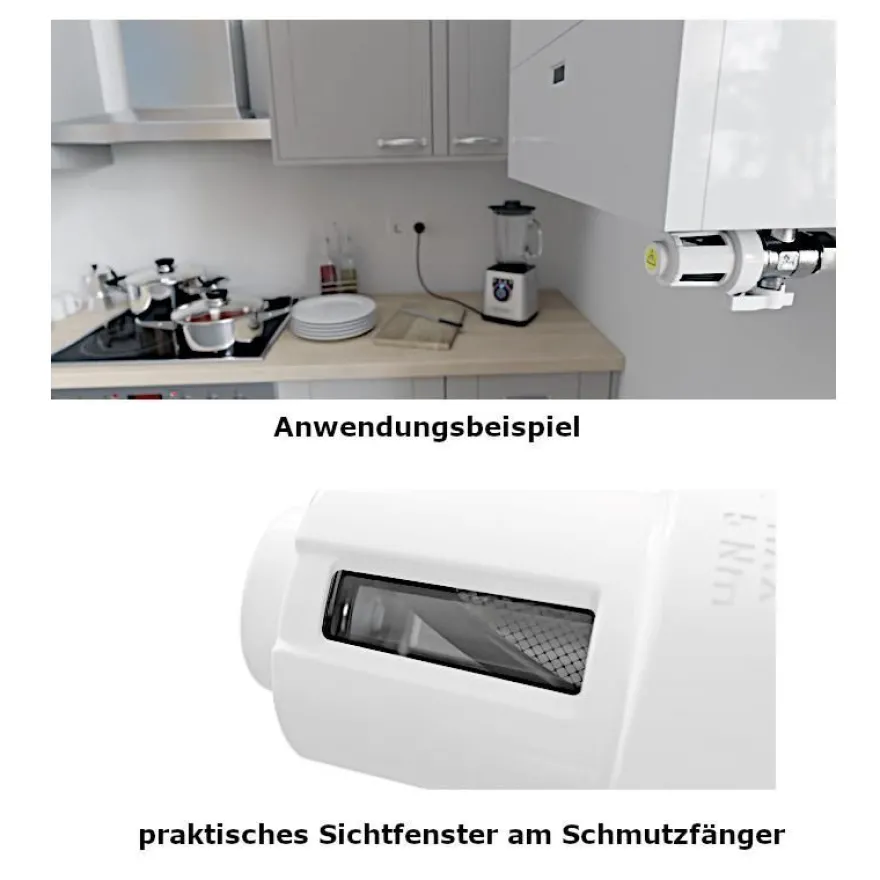

Der Schmutzfänger/Schlammabscheider Caleffi XS mit Magnet scheidet nach der Installation unter dem Heizkessel mechanisch im System enthaltene Verunreinigungen über einen Netzfilter, einen Neodym-Magneten und eine Sammelkammer für schwerere Partikel ab. Die Kammer hat Kontrollöffnungen in Form von Sichtfenstern, damit überprüft werden kann, wenn eine Reinigung der inneren Elemente erforderlich ist. Durch die extrem geringen Abmessungen eignet er sich für alle Arten von Wärmeerzeugern.

• extra klein: der kompakteste Schmutzfänger/Schlammabscheider mit Magnet auf dem Markt
• extra schön: ist mit seinen verchromten und weißen Linien für die Installation im Haus geeignet.
• extra sicher: seine Filterfläche hält die im Heizkreis vorhandenen Verunreinigungen zurück, um das System zu schützen.
• extra stark: der Neodym-Magnet hält eisenhaltige Partikel zurück, wodurch Probleme mit Pumpen und Wärmetauschern vermieden werden.
• extra vielseitig: kann unter jedem Wandheizkessel installiert werden.

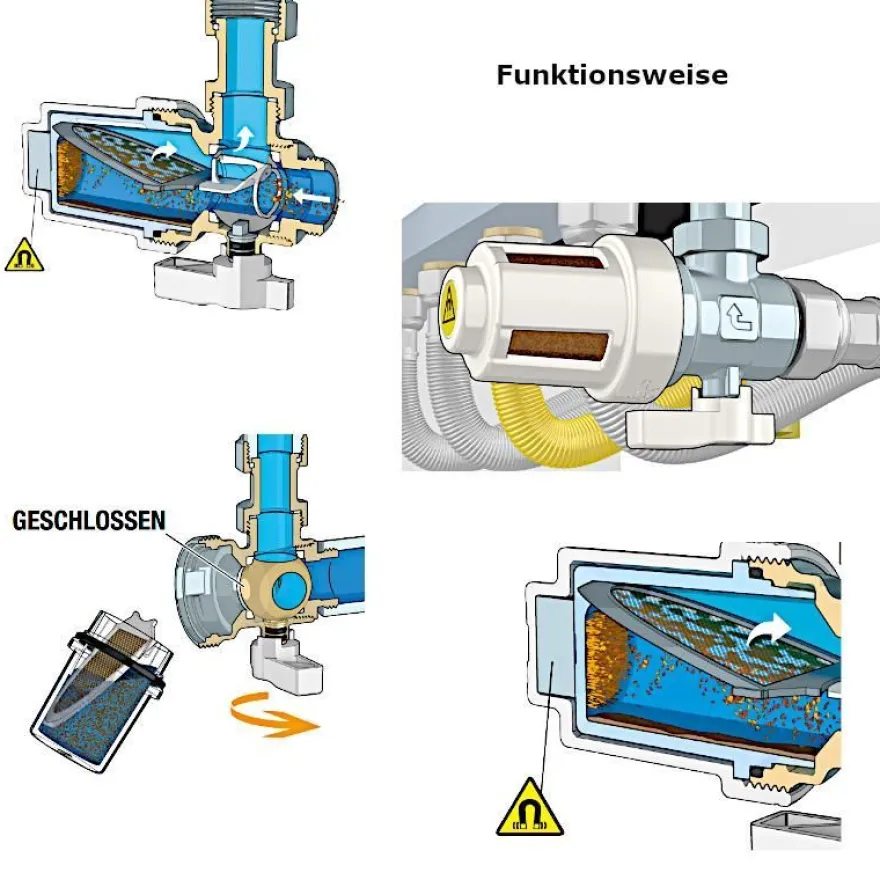

Die Funktionsweise des Schmutzfängers/Schlammabscheiders mit Magnet basiert auf drei Prinzipien:

1. die mechanische Filtrierung durch Netzmaschen aus Edelstahl, welche die Verunreinigungen zurückhalten
2. das Magnetfeld für die Abscheidung von eisenhaltigen Partikeln
3. eine große Zwischenkammer für das Absetzen des Schmutzes

Durch das besondere Innenprofil werden die im Wasser vorhandenen Verunreinigungen in die Absetzkammer geleitet und dort abgeschieden und gesammelt. Der in Bezug auf Strömungsrichtung vorne positionierte Magnet, trennt die Eisenpartikel effektiv ab. Das Filtergewebe 800 ?m fängt die verbleibenden Verunreinigungen ab.

Materialien

• Gehäuse: Messing EN 12165 CW617N, verchromt
• Anschluss Messing EN 12165 CW617N, verchromt
• Dichtungen: EPDM
• Schmutzfängergehäuse: PA 12
• Magnethalterkappe: PA6G30
• Filter: Edelstahl EN 10088-2 (AISI 304)
• Kugel: Messing EN 12165 CW617N, verchromt
• Hebel des Kugelhahns: PA66G30

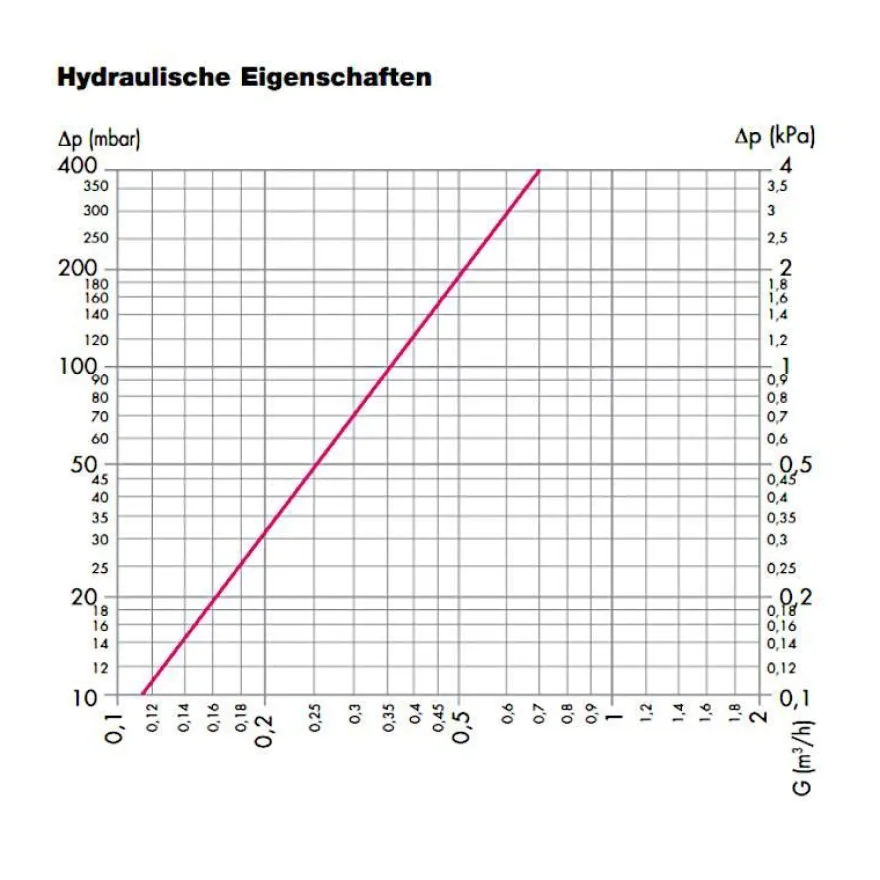

Leistungen

• Flüssigmedien: Wasser, ungefährliche Glykollösungen
• Maximaler Glykolgehalt: 30 %
• Maximaler Betriebsdruck: 3 bar
• Betriebstemperaturbereich: 0÷90 °C
• Schmutzfänger-Maschenweite: 800 ?m
• Magnetische Flussdichte: 0,475 T
• Kv: 3,55 m3/h

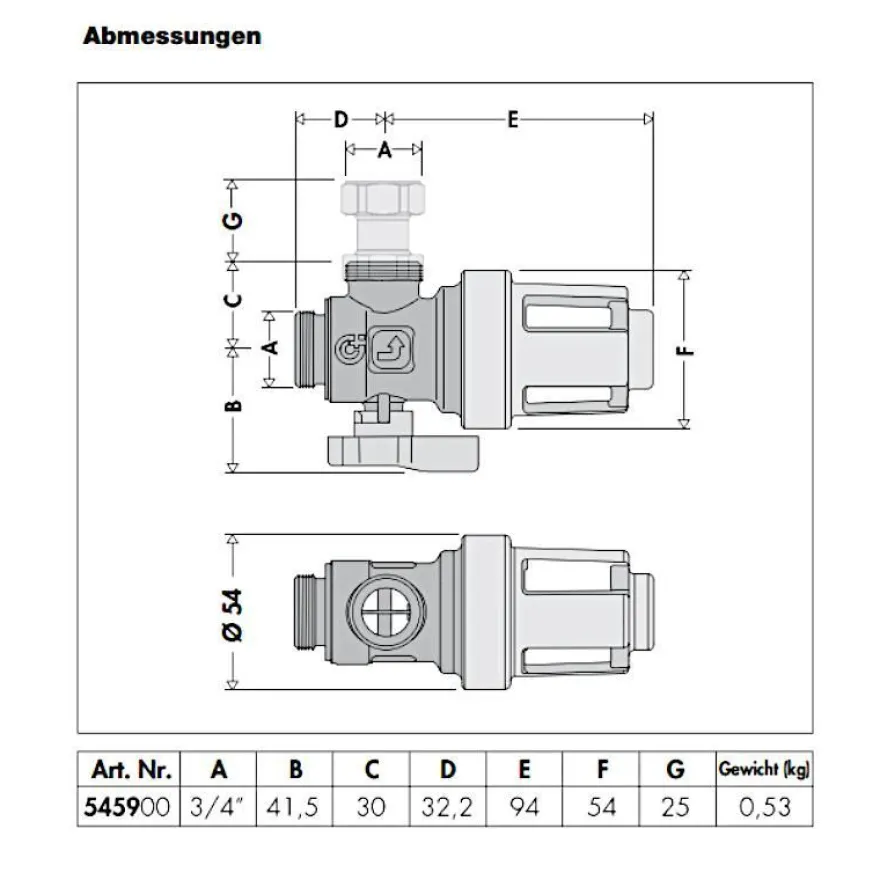

Anschlüsse

• Kesselseite: 3/4” AG (ISO 228-1)
• Anlagenrücklaufseite: 3/4” AG (ISO 228-1)
• Verschraubung mit doppelter Überwurfmutter
• (im Lieferumfang): 3/4” IG (ISO 228-1) – 3/4” IG (ISO 228-1)
