Cherubini Rohrmotor MOVI (Roll) Ø45 versch. Modelle + Adapter u. Mitnehmer SW60

Cherubini Rohrmotor MOVI (Roll) Ø45 versch. Modelle + Adapter u. Mitnehmer SW60

€59.33

Wählen1

Clear

SKU: SKUNBOCLG Categories: Bau & Bauhandwerk, Büro & Business, Business & Industrie Tag: Cherubini Brand: Cherubini

Artikelmerkmale

GTIN / EAN:

4255655702168

Marke:

Cherubini

Hersteller Nr.:

CMP45201705C

Herstellerinformationen:

Cherubini Deutschland GmbH, Rotter Viehtrift 4a, 54832 Troisdorf, Email: [emailprotected]

Drehmoment / Drehzahl:

10 Nm / 17 rpm, 20 Nm / 17 rpm, 30 Nm / 17 rpm, 40 Nm / 17 rpm und50 Nm / 12 rpm

Cherubini Rohrmotor MOVI( Roll )Ø45 versch. Modelle + Adapter u. Mitnehmer SW60 + Lager

Die Cherubini MOVI Rohrmotoren Ø45 sind leistungsstarke und zuverlässige Rollladenantriebe für verschiedene Einsatzbereiche. Durch die unterschiedlichen verfügbaren Modelle kann der passende Motor entsprechend den Anforderungen des jeweiligen Rollladensystems ausgewählt werden.

Die MOVI-Serie zeichnet sich durch eine mechanische Endabschaltung, eine robuste Konstruktion und eine zuverlässige Kraftübertragung aus. Die Motoren sind für geeignete Rollladensysteme mit Achtkantwelle SW60 vorgesehen.

Verschiedene Modelle

Die MOVI-Serie ist in verschiedenen Leistungsstufen erhältlich. Je nach Ausführung stehen unterschiedliche Drehmomente und Drehzahlen zur Verfügung:

10 Nm / 17 rpm
20 Nm / 17 rpm
30 Nm / 17 rpm
40 Nm / 17 rpm
50 Nm / 12 rpm

Damit kann der Rohrmotor passend zur erforderlichen Antriebsleistung des jeweiligen Rollladens ausgewählt werden.

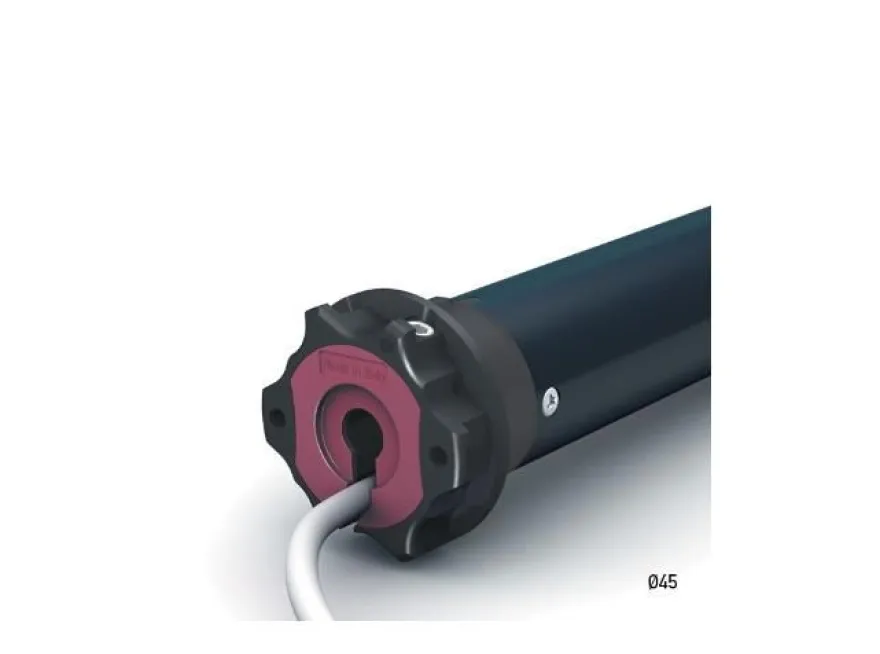

Mechanische Endabschaltung

Alle Modelle verfügen über eine mechanische Endabschaltung. Diese ermöglicht eine zuverlässige und fein abgestufte Einstellung der Endlagen.

Die eingestellten Endpositionen werden konstant eingehalten und sorgen dadurch für einen zuverlässigen und kontrollierten Rollladenbetrieb.

Robuster und sicherer Abtrieb

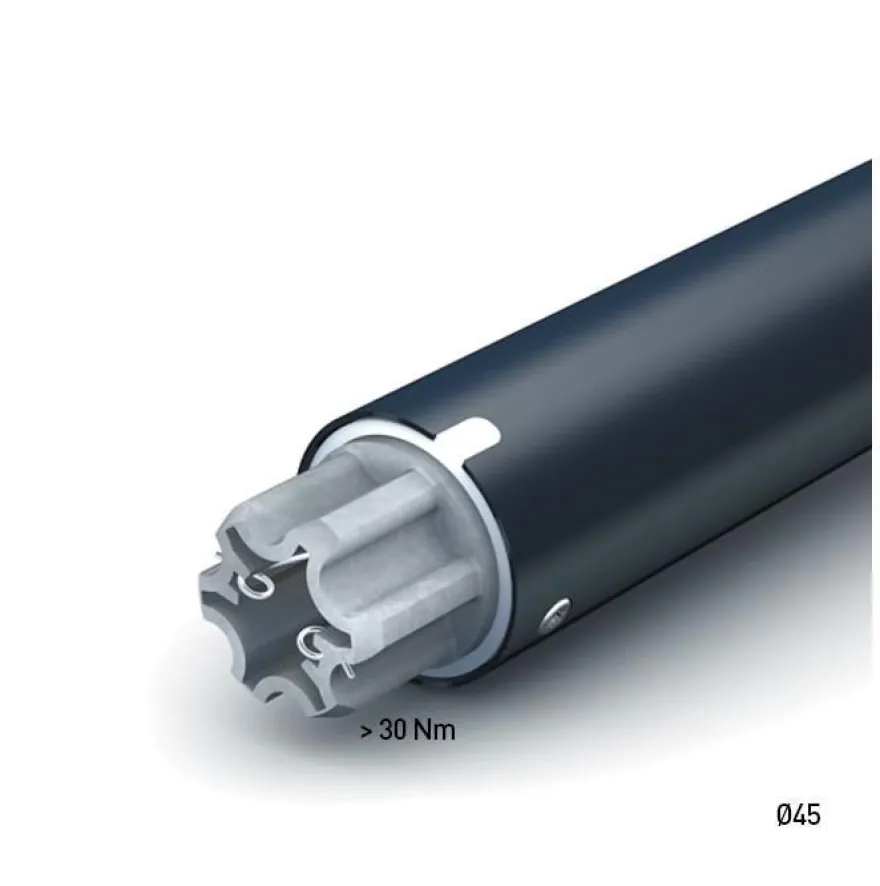

Je nach Drehmomentbereich sind die Motoren mit unterschiedlichen Abtrieben ausgestattet. Die Varianten von 10 bis 30 Nm verfügen über einen sternförmigen Technopolymer-Abtrieb. Die leistungsstärkeren Modelle mit 40 bis 50 Nm besitzen einen robusten Metall-Abtrieb.

Dadurch wird eine stabile und zuverlässige Kraftübertragung gewährleistet.

Für Achtkantwelle SW60

Die Rohrmotoren sind für entsprechend geeignete Achtkantwellen SW60 ausgelegt. Der passende Adapter und Mitnehmer für Achtkant 60 sind bereits Bestandteil des Lieferumfangs.

Zusätzlich wird ein CH-Standardlager 73 × 73 mm mitgeliefert.

Produktmerkmale

Cherubini MOVI (Roll) Rohrmotoren
Motordurchmesser: Ø 45 mm
Verschiedene Drehmomente erhältlich
Mechanische Endabschaltung
Fein abgestufte Einstellung der Endlagen
Konstante Einhaltung der Endlagenpositionen
Robuster sternförmiger Abtrieb
Technopolymer-Abtrieb bei 10–30 Nm
Metall-Abtrieb bei 40–50 Nm
Für geeignete Achtkantwellen SW60
Verschiedene Modelle für unterschiedliche Anforderungen
Adapter und Mitnehmer inklusive
CH-Standardlager inklusive

Technische Daten – Modellübersicht

Drehmoment	Drehzahl	Abtrieb
10 Nm	17 rpm	Technopolymer
20 Nm	17 rpm	Technopolymer
30 Nm	17 rpm	Technopolymer
40 Nm	17 rpm	Metall
50 Nm	12 rpm	Metall

Gemeinsame Ausstattung:

Motordurchmesser: Ø 45 mm
Endabschaltung: mechanisch
Wellenaufnahme: Achtkant SW60
Lager: CH-Standardlager 73 × 73 mm

Lieferumfang

Je nach gewähltem Modell:

1 × Cherubini MOVI Rohrmotor
1 × Adapter & Mitnehmer für Achtkant 60
1 × CH-Standardlager 73 × 73 mm

Vorteile

Verschiedene Leistungsstufen
Passender Motor für unterschiedliche Rollladenanforderungen
Zuverlässige mechanische Endabschaltung
Präzise Endlageneinstellung
Robuste Kraftübertragung
Technopolymer- oder Metall-Abtrieb je nach Modell
Für SW60-Achtkantwellen geeignet
Adapter, Mitnehmer und Lager bereits enthalten

Die Cherubini MOVI Rohrmotoren Ø45 bieten eine flexible Lösung für die Motorisierung geeigneter Rollläden. Mit verschiedenen Ausführungen von 10 bis 50 Nm, mechanischer Endabschaltung sowie robustem Technopolymer- oder Metall-Abtrieb lässt sich der passende Antrieb für unterschiedliche Anforderungen auswählen. Das praktische Set wird inklusive SW60-Adapter, Mitnehmer und CH-Standardlager geliefert.

Eigenschaften	10/17 – CMM45101700	20/17 – CMM45201700	30/17 – CMM45301700	40/17 – CMM45401700	50/12 – CMM45501200
Drehmoment (Nm)	10	20	30	40	50
Drehzahl	17 rpm	17 rpm	17 rpm	17 rpm	12 rpm
Endanschlag Umdrehungen	25	25	25	25	25
Leistung (W)	135	200	250	275	275
Stromaufnahme (a)	0,6	0,9	1,1	1,2	1,25
Kabel 4 x 0,75 (m)	2,5	2,5	2,5	2,5	2,5
Betriebszeit (min)	4	4	4	4	4
Schutzgrad	IP44	IP44	IP44	IP44	IP44
Gewicht (kg)	2,3	2,5	3	3	3
L1 (mm)	496	546	546	586	586
