Eurotec PediX 140+50 / 190+100

Schnell montiert und besonders tragfähig

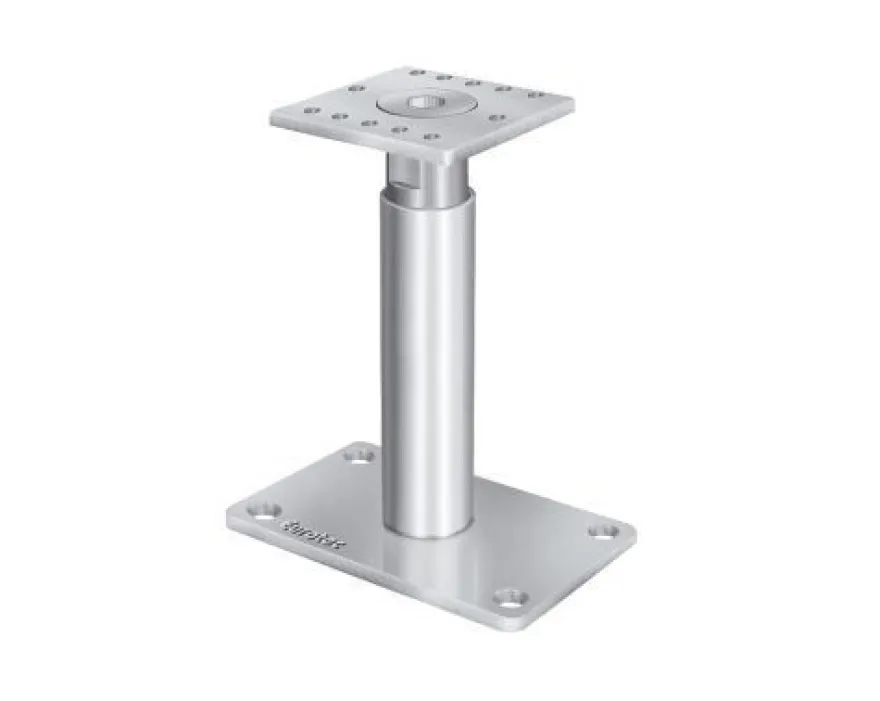

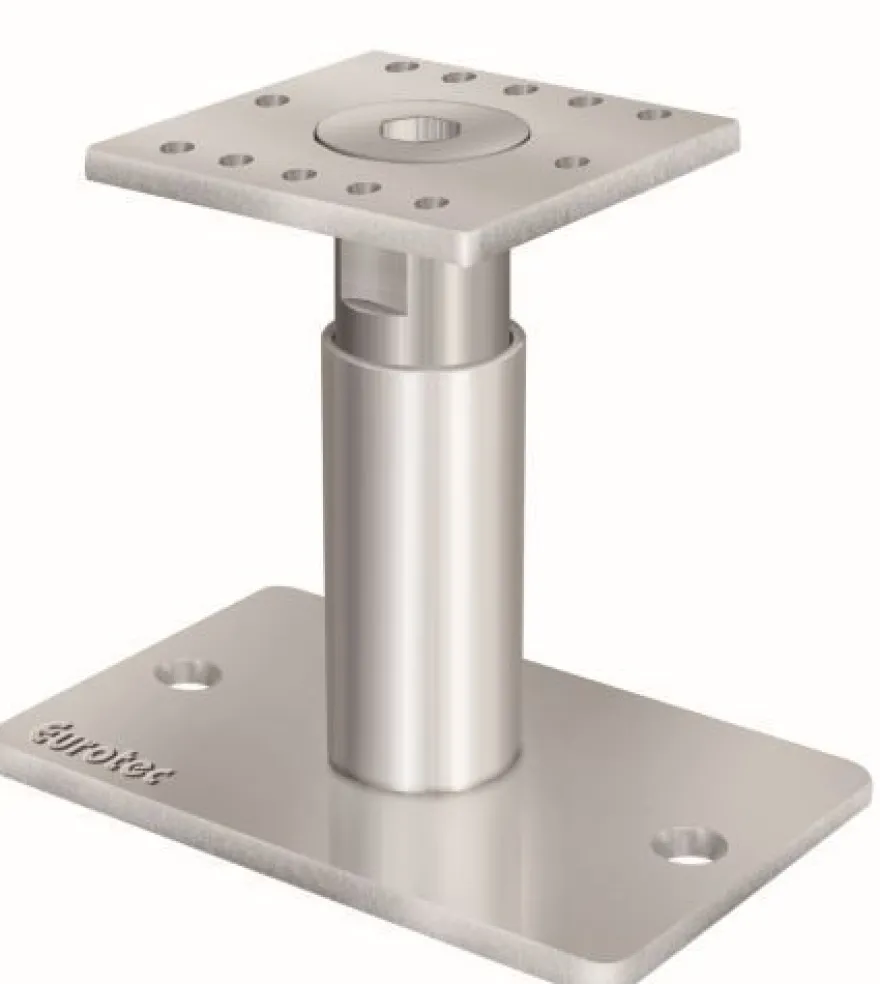

Der Stützenfuß PediX ist ein Pfostenträger, der die Anforderungen an den konstruktiven Holzschutz erfüllt.
Er kann ohne weitere Abbundarbeiten und Vorbohren mit Vollgewindeschrauben auf das Hirnholz montiert werden.
Eine EPDM-Dichtung zwischen Stützenfuß und Stütze sorgt für zusätzlichen Schutz des Holzes vor eindringender Nässe.

Nach der Montage ist der Stützenfuß weiterhin bis zu 50 bzw. 100 mm höhenverstellbar.
Konstruktionsbedingte Fertigungstoleranzen und nachträgliche Setzung der Einzelfundamente können durch
die Höhenverstellbarkeit ausgeglichen werden. Der Stützenfuß hat eine hohe Zug- und Drucktragfähigkeit.
Die Dauerhaftigkeit der Füße wird durch die Feuerverzinkung nach DIN EN ISO 12944-2 (C3) gewährleistet.

Vorteile

• Einfache Montage ohne Fräsarbeiten
• Nachträglich höhenverstellbar
• Hohe Lastaufnahme

Anwendung

Der Stützenfuß PediX kann einfach am Hirnholzschnitt angebracht werden: Die Dichtung auf den Stützenfuß
legen und beide Teile zentrisch auf der Hirnholzfläche platzieren.

Hinweis: Zur leichteren Montage können Fußplatte und Abdeckhülse abgeschraubt werden.

Nach der Zentrierung der Kopfplatte können die mitgelieferten 12 Vollgewindeschrauben 5,0 x 80 mm
in einem Winkel von 25° ohne vorbohren montiert werden.

Die Schutzhülse und die Fußplatte können nach der Montage aller Schrauben wieder montiert werden.
Nach dem Aufrichten der Stütze mit dem montierten Stützenfuß kann dieser auf einem Betonfundament mit
2 (140+50) oder 4 (190+100) Dübelankern oder Betonschrauben verankert werden.

Mit einem Maulschlüssel SW30 kann der Fuß im eingebauten Zustand an der Muffe in der Höhe verstellt werden.

Technische Kurzbeschreibung:

• Einfache Montage mit Vollgewindeschrauben ohne Abbundarbeiten, Vorbohren und Fräsen
• Mind. Holzquerschnitt von 100 x 100 mm
• Zusätzlicher konstruktiver Holzschutz durch Dichtung am Hirnholz
• Baustahl S235JR (ST37-2) feuerverzinkt
• Lieferung inkl. 12 St. A2-Vollgewindeschrauben 5,0 x 80 mm
• Alle PediX Stützenfüße sind in den Nutzungsklassen 1, 2 und 3 nach DIN EN 1995-1 -1 einsetzbar
• Der PediX 300+150 und der PediX 300+150 HV ermöglicht den konstruktiven Holzschutz nach neuer DIN 68800-2
• Die Stützfüße PediX B500, PediX 140+50 HV, PediX 190+100 HV und der PediX 300+150 HV können zusätzlich zu den Vertikallasten noch horizontale Kräfte in den Untergrund ableiten
• Hohe Zug- und Drucktragfähigkeit gemäß ETA 13/0550
