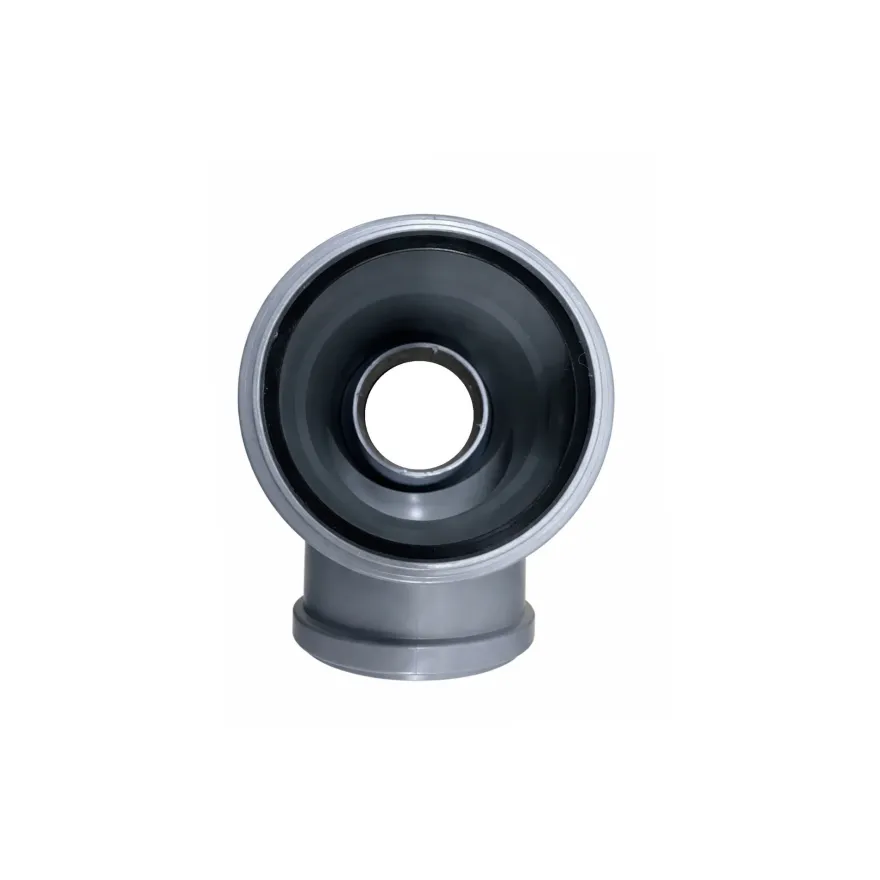

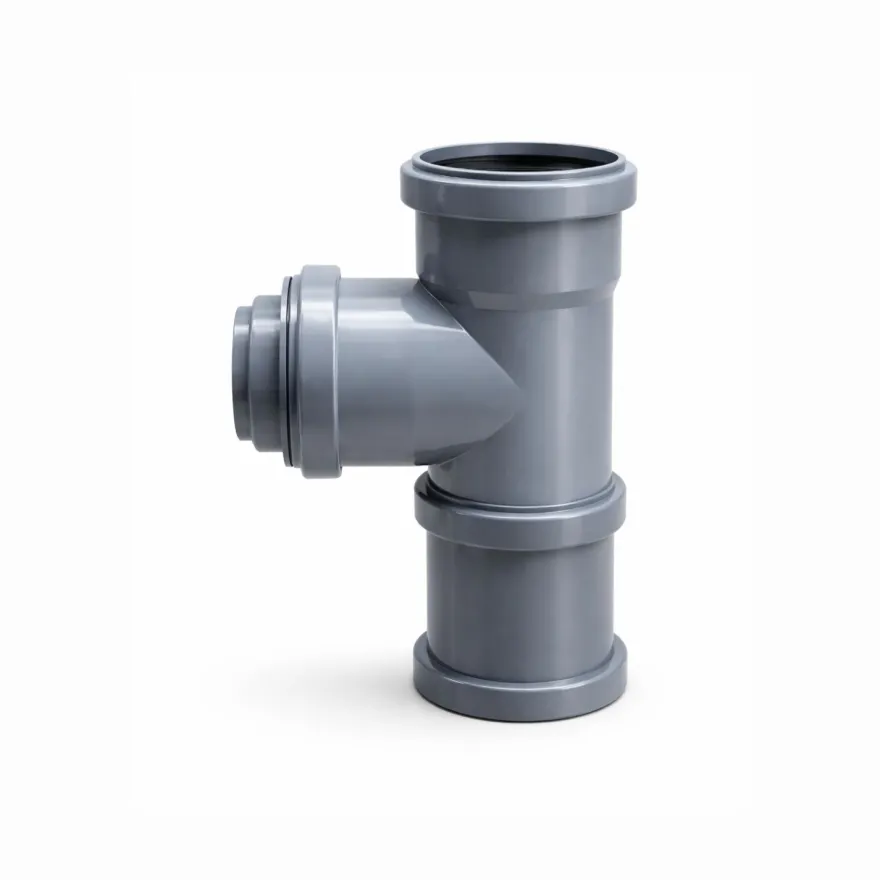

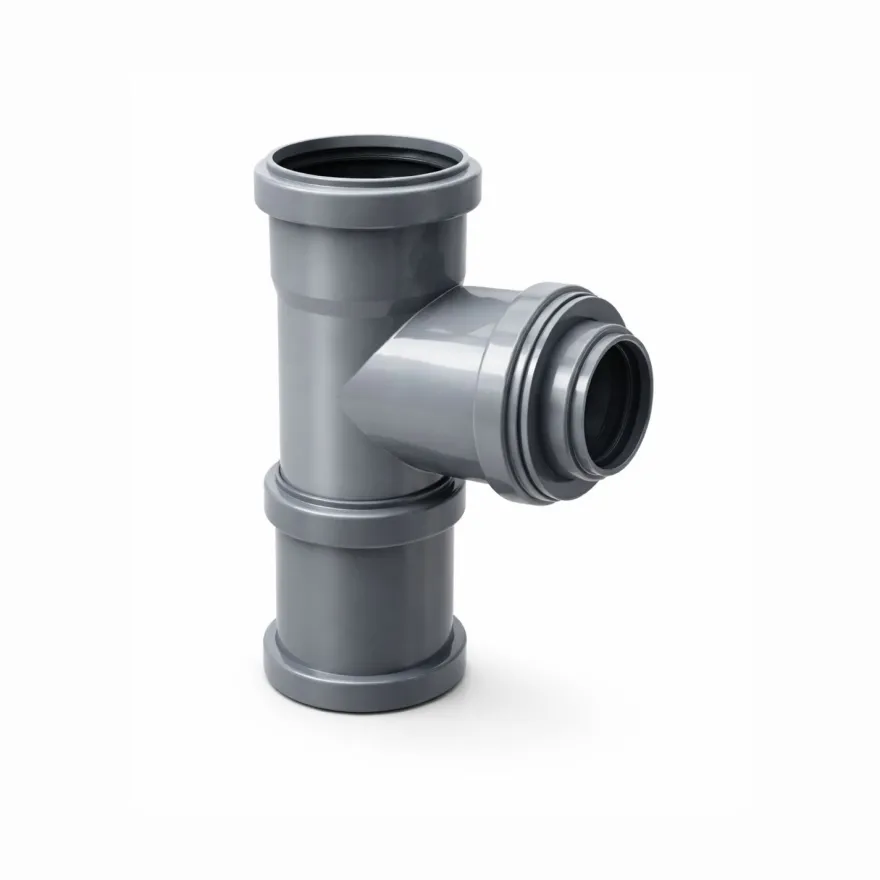

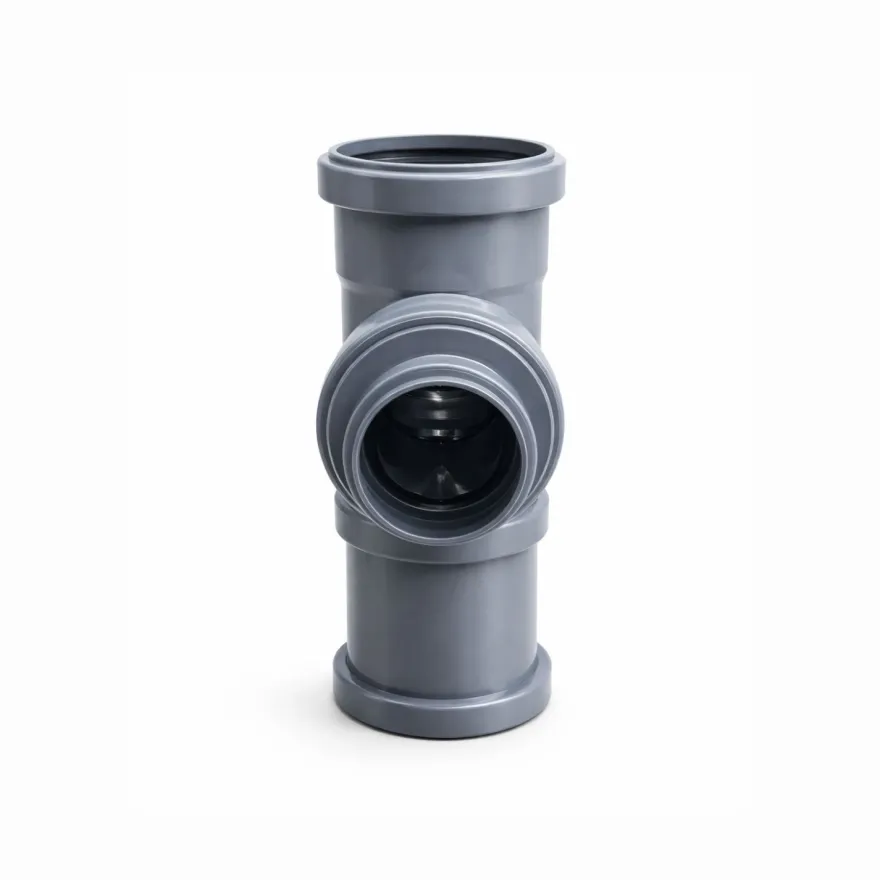

FN-Technik® Regensammler DN 75 mit Abgang DN 50

Effiziente Regenwassernutzung für mittlere Dachflächen

Der FN-Technik® Regensammler DN 75 ermöglicht eine zuverlässige und leistungsstarke Regenwasserableitung aus Fallrohren mit Ø DN 75 mm. Bereits bei leichtem Niederschlag wird eine hohe Wasserausbeute erzielt und das Regenwasser gezielt in Regentonnen, Regenwassertanks oder IBC-Container geleitet.

Dank der integrierten Überlauffunktion ist bei fachgerecht installierter, dichter Rohrverbindung kein zusätzlicher Tanküberlauf erforderlich. Sobald der Speicher gefüllt ist, wird überschüssiges Wasser automatisch zurück ins Fallrohr geführt – sicher, wartungsarm und effizient.

Der Abgang ist von DN 75 auf DN 50 mm außen reduziert und ermöglicht den flexiblen Anschluss an handelsübliche Rohr- oder Schlauchsysteme. Durch Entfernen der Reduzierung können zusätzlich DN 75 oder DN 50 genutzt werden.

Das robuste Polypropylen (PP) ist UV- und witterungsbeständig und sorgt für eine langlebige Nutzung im Außenbereich.

Typische Anwendungsbereiche

• Anschluss an Regentonnen zur Gartenbewässerung

• Verbindung mit IBC-Regenwassertanks (600–1000 Liter)

• Nutzung bei Garagen, Carports und Gartenhäusern

• Regenwassersammlung für landwirtschaftliche Nebengebäude

• Erweiterung bestehender Regenwassernutzungssysteme

Produktvorteile auf einen Blick

• Hohe Wasserausbeute bereits bei leichtem Regen

• Integrierte automatische Überlauffunktion

• Kein separater Tanküberlauf erforderlich

• Flexible Anschlussoptionen: DN 75 / DN 50

• UV- und witterungsbeständiges Polypropylen (PP)

• Einfache Montage im Fallrohr DN 75

• Wartungsarm und langlebig

Technische Daten

Regensammler

• Rohrdurchmesser: DN 75 mm

• Höhe: 190 mm

• Abgang: DN 75 reduziert auf DN 50 mm außen

• Material: Polypropylen (PP)

• Farbe: Grau

Überschiebmuffe

• Durchmesser: DN 75 mm

• Höhe: 110 mm

• Material: Polypropylen (PP)

• Farbe: Grau

Montageanleitung

FN-Technik® Regensammler

1. Regentonne aufstellen

• Fass an gewünschter Position platzieren
• Regentonne lot- und waagerecht ausrichten

2. Einbaumaß festlegen

• Mit Wasserwaage gewünschtes Gefälle von Einlaufrohr Regentonnen auf Fallrohr markieren
• Muffe ca. 4 cm ohne Dichtung unten auf den Regensammler schieben
• Regensammler an Markierung vom Fallrohr halten
• Oberkante Regensammler / Unterkante Muffe am Fallrohr markieren
• Schnittlinien festlegen – obere Markierung um 4 cm nach unten verlängern und untere Markierung um 4 cm nach oben verlängern und markieren
• mit Lehre oder Klebeband Schnittlinien umlaufend anzeichnen
• 3. Fallrohr trennen
• Fallrohr an den Schnittlinien durchtrennen
• Schnittkanten mit Feile oder Schleifpapier sorgfältig entgraten

4. Regensammler montieren

• Unteres Fallrohrende ca. 10 cm, beide Muffen und Dichtungen mit Gleitmittel benetzen
• Muffe bündig auf das untere Fallrohrende schieben
• Oberes Fallrohrende ca. 5 cm und Dichtung Regensammlers oben mit Gleitmittel benetzen
• Regensammler auf das obere Fallrohrende schieben
• Muffe mittig über die Schnittstelle zwischen Regensammler Fallrohr schieben
• Auslauf vom Regensammler in gewünschte Position ausrichten

5. Benötigtes Werkzeug & Hilfsmittel

• Eisensäge oder Trennschleifer
• Stift, Maßband oder Gliedermaßstab
• Wasserwaage oder Schnur
• Feile oder Schleifpapier
• Gleitmittel für Kunststoffrohre oder Flüssigseife

6. Arbeitsschutz

• Persönliche Schutzausrüstung (PSA) empfohlen
• Handschuhe
• Schutzbrille
• Gehörschutz
• Vorsicht: Verletzungsgefahr beim Arbeiten mit elektrischen Geräten

FN-Technik® – Qualität für Regenwassernutzung & Bewässerung. Made in Germany.
