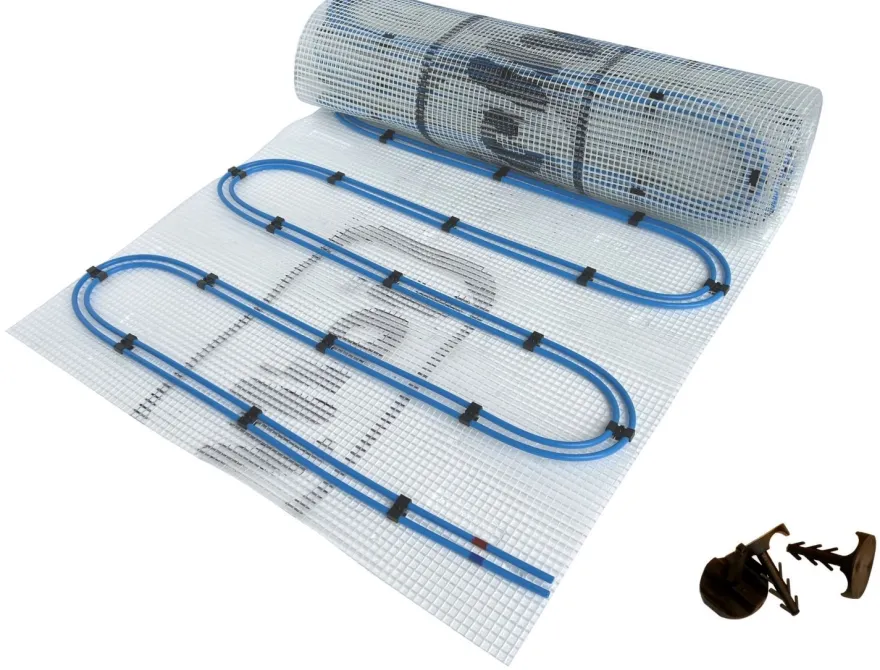

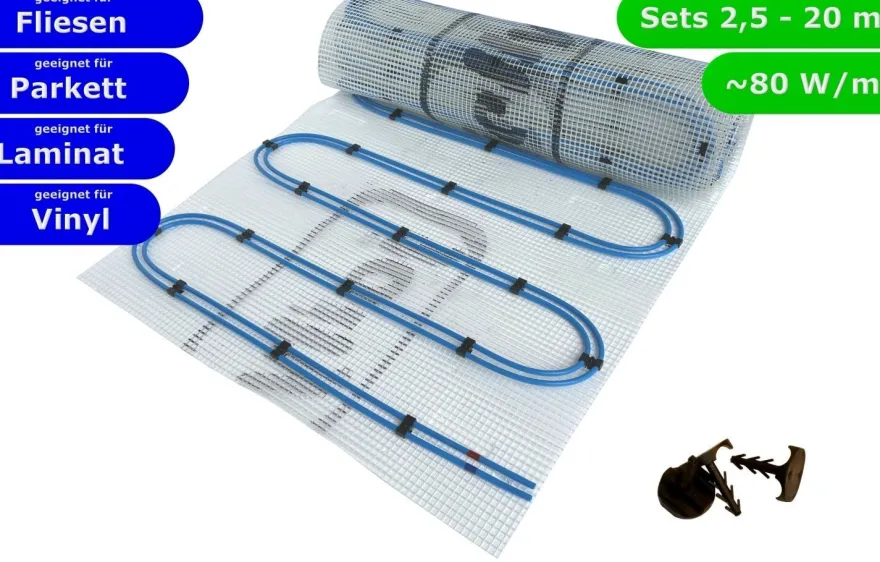

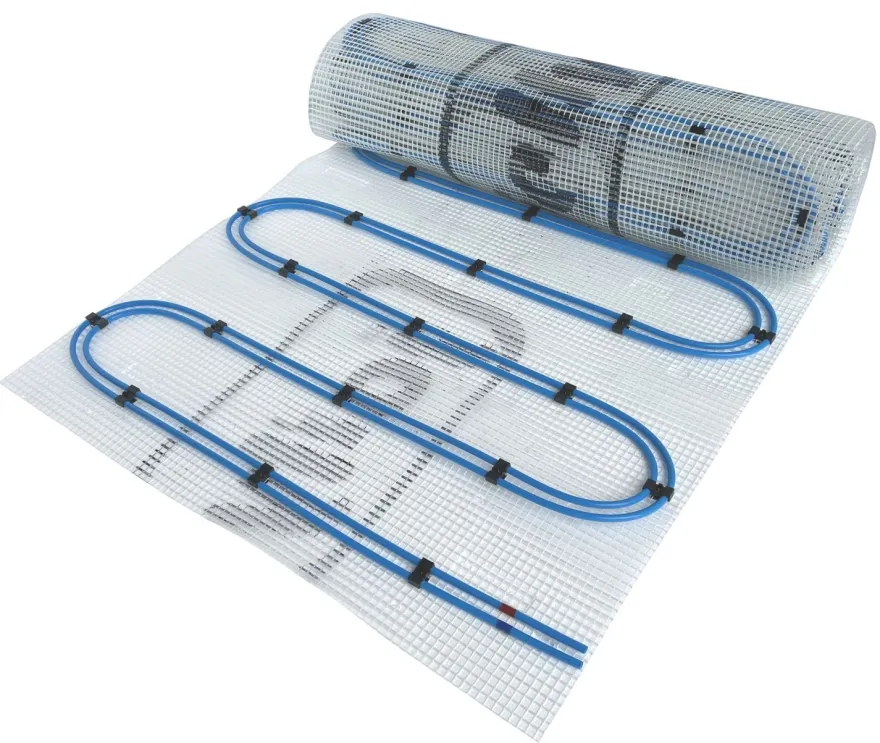

Fußbodenheizung Wasser Set HoWaTech Duo Doppelrohr Heizmatte und Anschlußteile

• Doppelrohr Heizung mit 2 Heizrohrenvorverlegt auf Matte
• Dünnbett Heizmatte mit nur 8 mm Einbauhöhe
• inkl. Anschlussverteiler
• inkl. Befestigungs- / Niederhaltedübel

Die Heizmatten sindaufgrund der geringen Einbauhöhefür die Renovierungund Sanierungaller Räume in Neu- und Altbauten geeignet und könnenan jede Warmwasser Zentralheizungangeschlossen werden.Dieses System ist mit jedem Fußbodenbelag kombinierbar, sofern der jeweiligeBodenbelag für Fußbodenheizung geeignet ist.

• sehr leichte und schnelle Verlegung
• sehr schnelle Reaktionszeiten
• sehr schnelle Wärmeentwicklung
• Ideal für die Renovierung / Sanierung
• nur 8 – 10 mm Einbauhöhe
• für alle Räume geeignet
• wartungsfrei
• Energieeinsparung ggü. herkömmlichen Heizsystemen
• für alle gängigen Warmwasser-Zentralheizungen geeignet (z.B. Öl, Gas, Fernwärme, Wärmepumpe [Luft-Wasser, Sole-Wasser], Festbrennstoffkessel, Solarthermie)
• für alle gängigen Bodenbeläge (Fliese, Holz, Laminat, Parkett, PVC, Vinyl) sofern fußbodenheizungs-tauglich

Die Heizungsrohre einer bzw. mehrerer Mattenwerden mittels entsprechender Anschlussverteileran Vor- und Rücklauf (meist parallelzum nächstgelegenen Heizkörper) angeschlossen.Durch die Doppelrohr-Technik (2 Heizkreise pro Matte – 2 Vorläufe und 2 Rückläufe) ist es möglich, die zwei Kreise parallel jedoch in der Wasser-Flussrichtung gegenläufig anzuschließen, um eine gleichmäßigere Wärmeverteilung am Boden zu erreichen.Um dies zu erleichtern sind die Rohre mit farblichen Markierungen versehen.

• Vorläufe sind rot, Rückläufe blau gekennzeichnet
• mehrere Matten werden immer parallel zueinander angeschlossen (nicht miteinander in Reihe verbunden)
• es dürfen nur gleichgroße Mattentypen zusammen verwendetwerden
• die Wassertemperatur der Fußbodenheizung sollteüber einen Rücklauftemperaturbegrenzer (RTL-Ventil) im Rücklauf reguliert werden

Bei der Kombination von Heizkörpern und Fußbodenheizungen in einer Heizungsanlage ist esaus hydraulischen Gründen oft nicht möglichmehrals 20 m² dieser Fußbodenheizung anzuschließen. Bei einerFläche über 20m² hinaus,sollteder Anschluss und die Regelung über einenHeizkreisverteiler (ggf. mit Pumpe) erfolgen.

Beachten Sie, dass das zum Anschluss benötigte Rohr aus produktions-technischen Gründen auf der Matte mit verlegt wurde. Die Matten werden flächenmäßig größer geliefert, als die angegebene Heizfläche:

• 2,5m² Matte = 0,80 x 3,10 m; Mattengröße: 0,80 x 4,00 m (beinhaltet bei 2,5; 5 und 7,5m²)
• 5,0m² Matte = 0,80 x 6,20 m; Mattengröße: 0,80 x 7,50 m (beinhaltet bei 10; 15 und 20m²)

Damit stehtausreichend Rohr auf der Matte zur Verfügung(1 m vorne, sowieMattenlänge + 1 m hinten), um die Matte im voll ausgerollten Zustand am vorderen Ende anzuschließen. Bei der 2,5 m² Matte beträgt die gesamt abzulösende Rohrlänge entsprechend ca. 5 lfm und bei der 5,0 m² Matte ca. 8 lfm. Da es sich um eine Doppelrohr-Heizung handelt, gilt diese Angabe auch fürbeideRohre.

In diesem Paket sind keine Komponenten zur Raum- und Bodentemperaturregelung enthalten. Diese sind entweder bauseits zu stellen oder Sie wählen eines unserer Komplett-Pakete inkl. Regelung.

• Größe 2,5 m² = 1Matte 0,8 x 4,00 m + 2 Stück Anschlussverteiler(2er)
• Größe 5,0 m² = 2 Matten 0,8 x 4,00 m + 2 Stück Anschlussverteiler(4er)
• Größe 7,5 m² = 3 Matten 0,8 x 4,00 m + 2 Stück Anschlussverteiler(6er)
• Größe 10 m² = 2 Matten 0,8 x 7,50 m + 2 Stück Anschlussverteiler(4er)
• Größe 15 m² = 3 Matten 0,8 x 7,50 m + 2 Stück Anschlussverteiler(6er)
• Größe 20 m² = 4 Matten 0,8 x 7,50 m + 2 Stück Anschlussverteiler(8er)

Jedes Paket enthält zudem Befestigungsdübel um die Matte am Boden zu fixieren (Niederhaltedübel), sowie eine ausführliche Einbauanleitung.

• Mattenbreite: 0,80 m
• Mattenlänge: 4,00 m (2,5 m²-Matte) bzw. 7,50 m (5 m²)
• Rohrverlegeart: mäander
• 5-Schicht Rohr PE-RT mit EVOH Beschichtung, sauerstoffdicht nach DIN4726
• Rohrdimension: 8 x 1 mm
• Heizleistung: ab ca. 400 Watt (ca. 80 – 125 Watt/m² möglich)

ca. Angabe bei 55/30 °C Wassertemperatur ab ca. 80 W/m² und bis zu 125 W/m²

• Größe 2,5 m² = 200 Watt
• Größe 5,0 m² = 400 Watt
• Größe 7,5 m² = 600 Watt
• Größe 10 m² = 800 Watt
• Größe 15 m² = 1200 Watt
• Größe 20 m² = 1600 Watt

• DIN 4726
• DIN Certco
• DIN pr. Euro-Norm 1264-2
