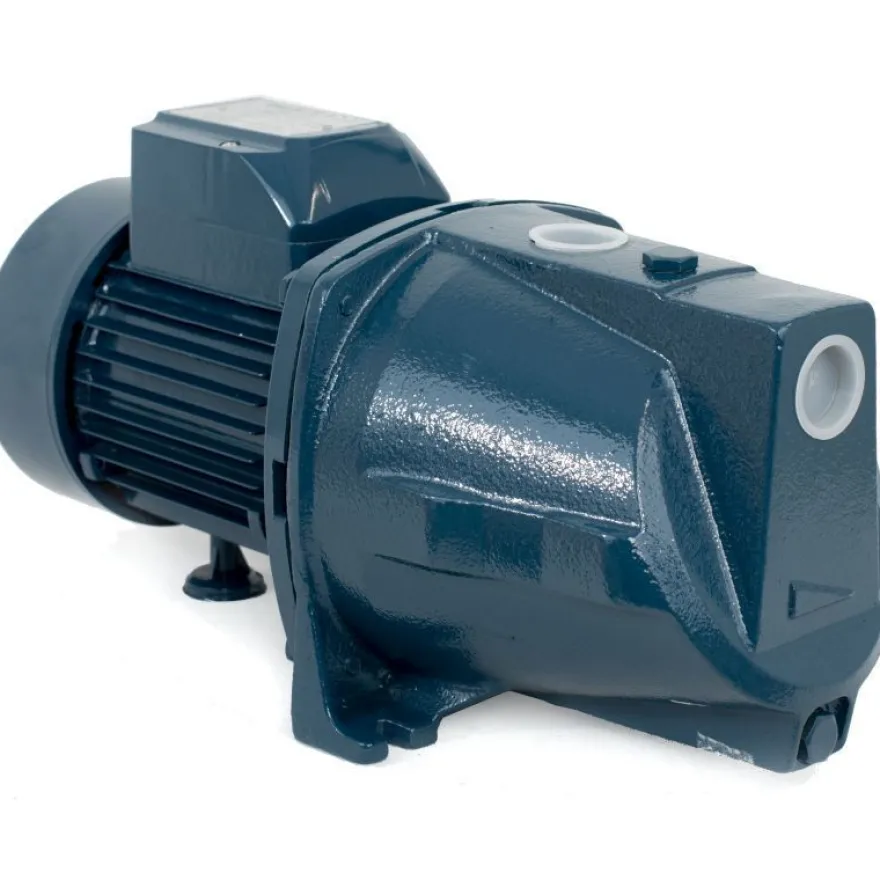

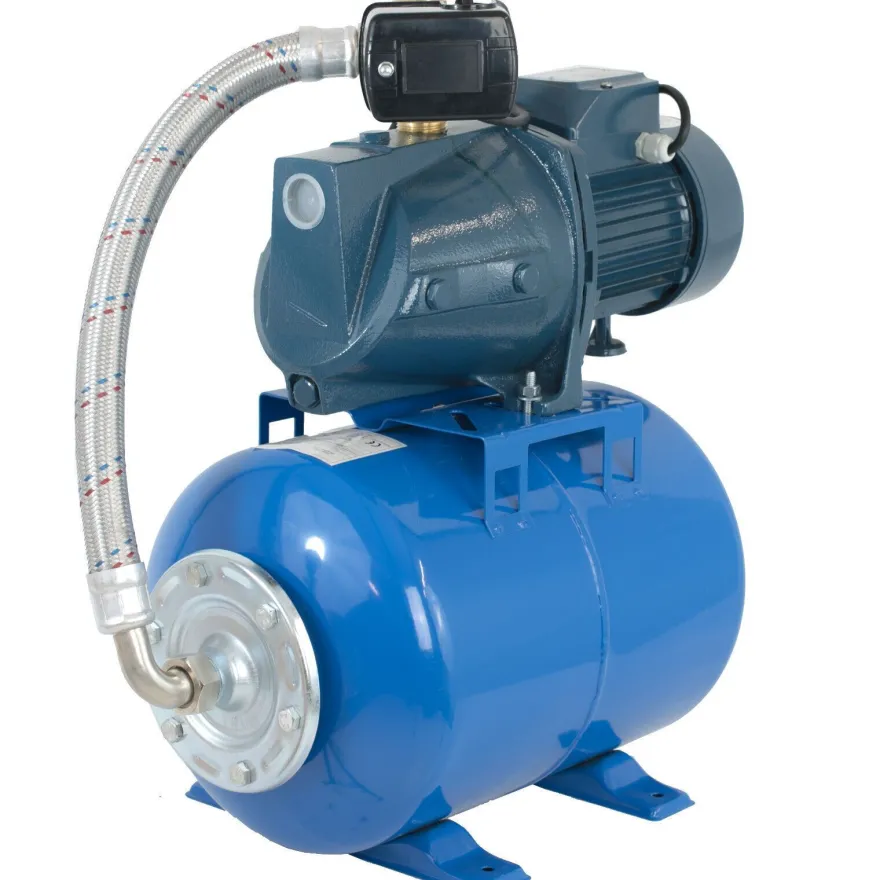

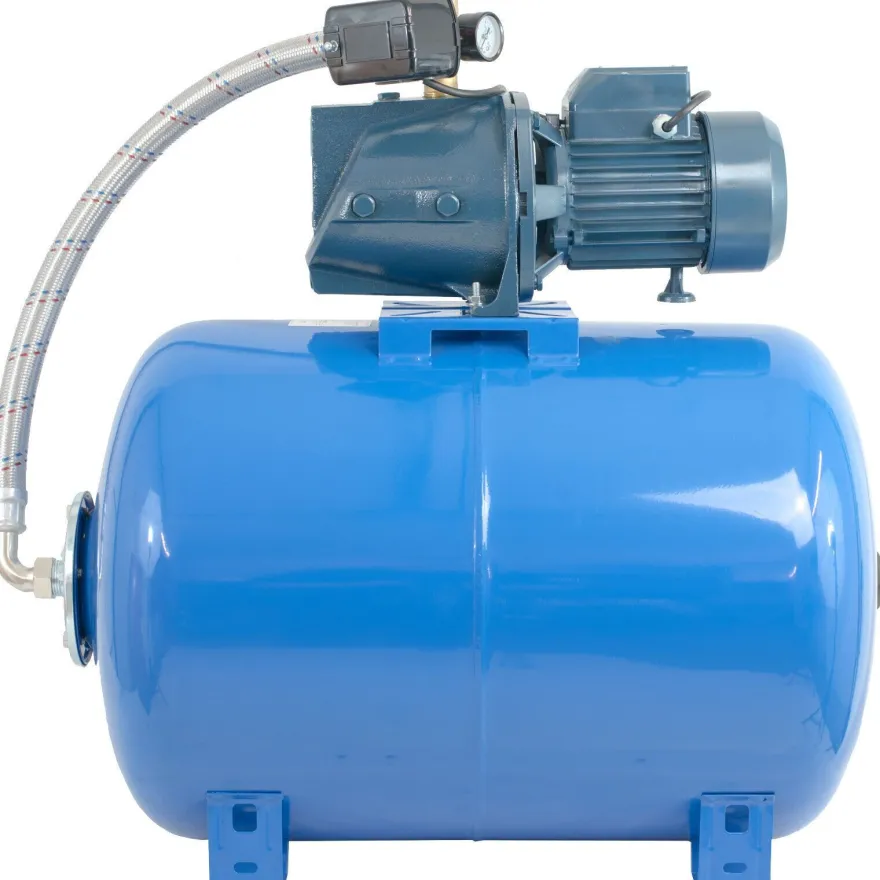

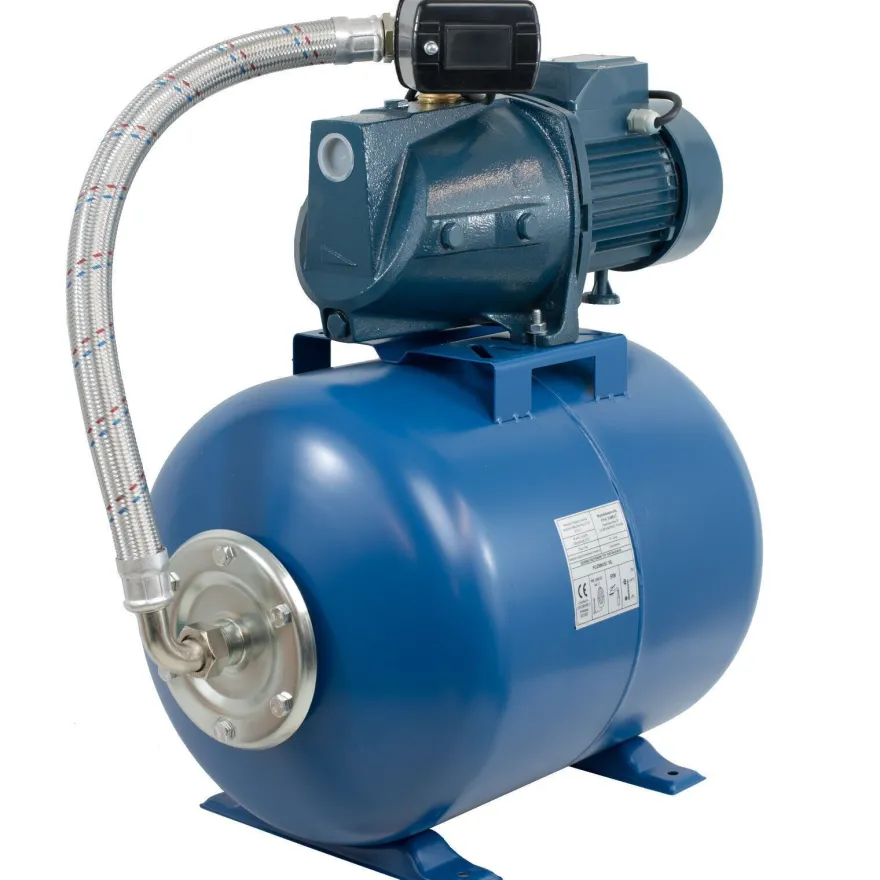

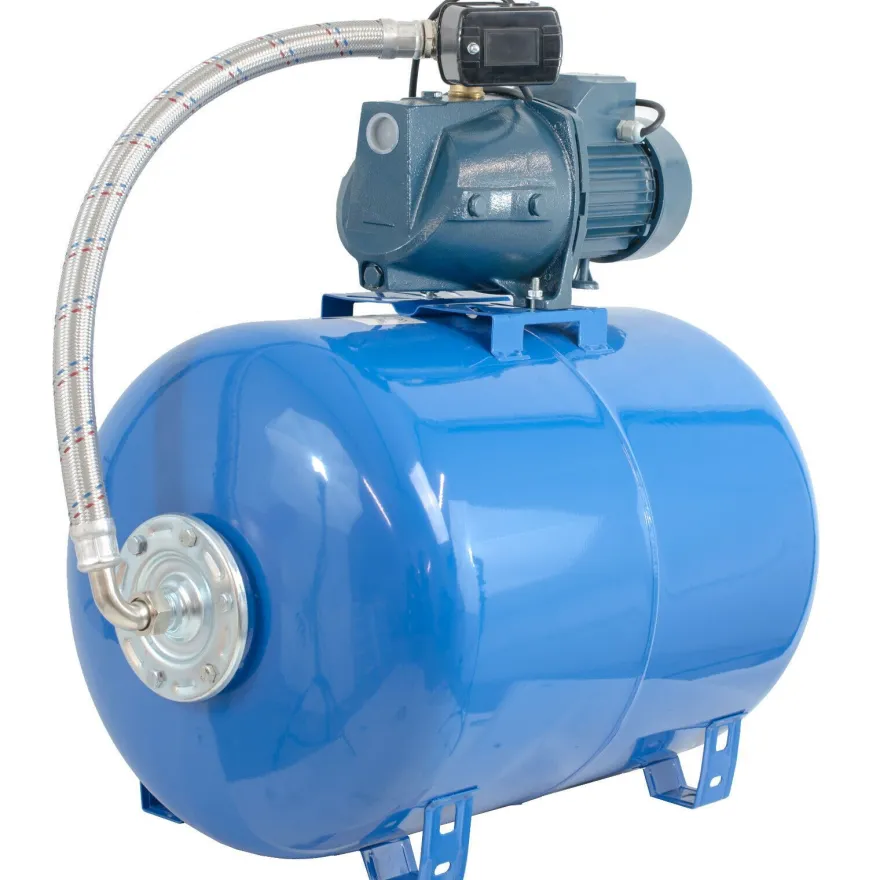

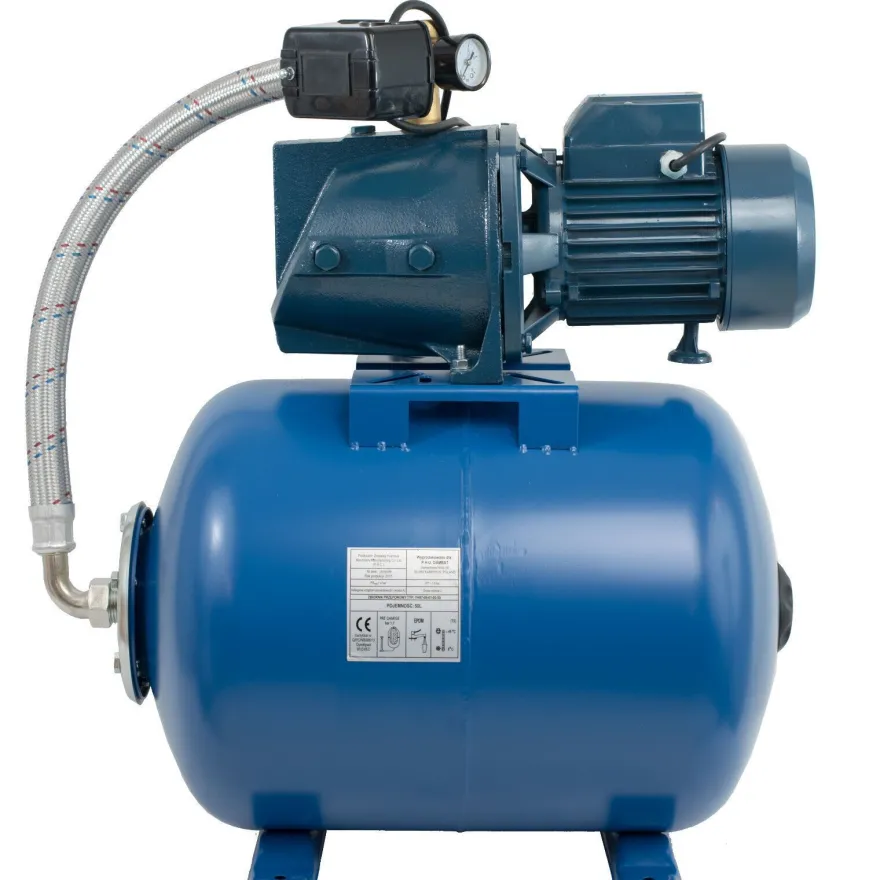

JSW 200 Hauswasserwerk IBO

Einstufige, selbstansaugende Kreiselpumpen, die mit einem Venturi-Rohr ausgestattet sind, erhöhen die Saugleistung und dienen zum Pumpen von sauberem, kaltem Wasser aus eigenen Wasserentnahmestellen und zur Druckerhöhung. Die Pumpen der JSW-Serie sind sehr effizient und haben zusätzlich eine extrem gute Wasseransaugleistung. JSW 200-Pumpen haben einen Rotor aus Messing. Alle Pumpen der JSW-Serie sind mit einem Wärmeschutz ausgestattet, der in der Motorwicklung montiert ist.

EIGENSCHAFTEN:

• Saugleistung aus einer Tiefe von max. 8m
• Kleine Abmessungen der Pumpe
• Möglichkeit zum Arbeiten mit einem Tank oder Hydrophorautomaten (PC, SK)
• In die Motorwicklung eingebauter Wärmeschutz

Materialien:

• Gehäuse: Gusseisen
• Welle und Rotor: Edelstahl AISI 304
• Zwischenwand/Konsole: Edelstahl AISI 304/ Aluminium
• Diffusor/Lenkrad: Noryl
• Mechanische Stopfbuchse: Keramik/Graphit/NBR

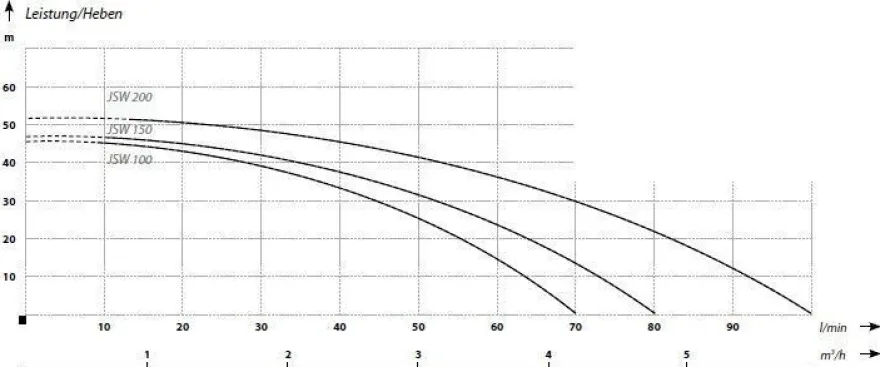

Technische Daten:

• Leistung: 1800 W
• Förderhöhe: 53 m
• Fördermenge: 6000 l/h
• Bemessungsstrom: 8,2 A
• Spannung: 230 V
• Stutzen: 1″ x 1 1/4″ Saugleistung
• Betriebsart: kontinuierlich
• Sicherheit: IP55
• Motordrehzahl: 2850 RPM
• Maximale Flüssigkeitstemperatur: 35ºC
• Maximale Umgebungstemperatur: 40ºC
• Isolationsklasse: F

Druckkessel
Der Druckkessel zur Verwendung in sanitären Kalt-/Warmwasser-Anlagen, passend für nahezu alle Hauswasserwerke sowie Gartenpumpen. Dieser Druckkessel wird Ihnen inkl. EPDM Membran geliefert. Der Kessel ist auf einen Maximaldruck von 8 bar ausgelegt und wird in stehender liegender (horizontaler) Ausführung mit Aufnahmeplatte für ein Hauswasserwerk geliefert.

• Für fast alle gängigen Gartenpumpen geeignet
• Der Membrankessel hat einen 1 Zoll Anschluß. Zusätzlich verfügt der Druckkessel über ein integriertes Ventil, um den Gegendruck für die Membran zu kontrollieren bzw. zu regulieren.

Der Druck muss alle 3-4 Monate überprüft werden.

Vordruck im Membrankessel:

Der Vordruck sollte ca. 0,1-0,2 bar unter dem Einschaltdruck der Pumpe liegen und muss in regelmäßigen Abständen überpüft werden. Bei nicht Beachtung kann es zu Schäden an der EPDM-Membran des Druck Membrankessels kommen. Eine genauere Berechnung ergibt sich aus Pumpeneinschaltdruck x 0,9. Beispiel: Einschaltdruck am Druckschalter des Hauswasserwerkes ist auf 1,5 bar eingestellt: 1,5bar x 0,9 = 1,3-1,4 bar
Wichtig: Der Kesseldruck sollte nur aufgepumpt oder abgelassen werden, wenn der Druck am Wassersystem abgelassen wurde.

• Ethylen-Propylen-Dien-Kautschuk (EPDM)-Membran (Trinkwasser geeignet)
• EPDM-Membran ist leicht auswechselbar
• Anschluß:1 Zoll
• Max. Druck : 8 bar

Zur Auswahl stehen :

24 L IBO Druckkessel

• LxBxH = 46x31x28 cm

• Gewicht: Ca. 3,9 Kg

50 L IBO Druckkessel

• LxBxH = 56x36x39 cm

• Gewicht: Ca. 7,9 Kg

80 L IBO Druckkessel

• LxBxH: 68x48x46 cm

• Gewicht: Ca. 10,2 Kg

100 L IBO Druckkessel

• LxBxH: 68x48x76 cm

• Gewicht: Ca. 12,2 Kg

150 L IBO Druckkessel

• LxBxH: 88x54x85 cm

• Gewicht: Ca. 20,2 Kg

Farbe wird je nach Verfügbarkeit geliefert Grün/Blau

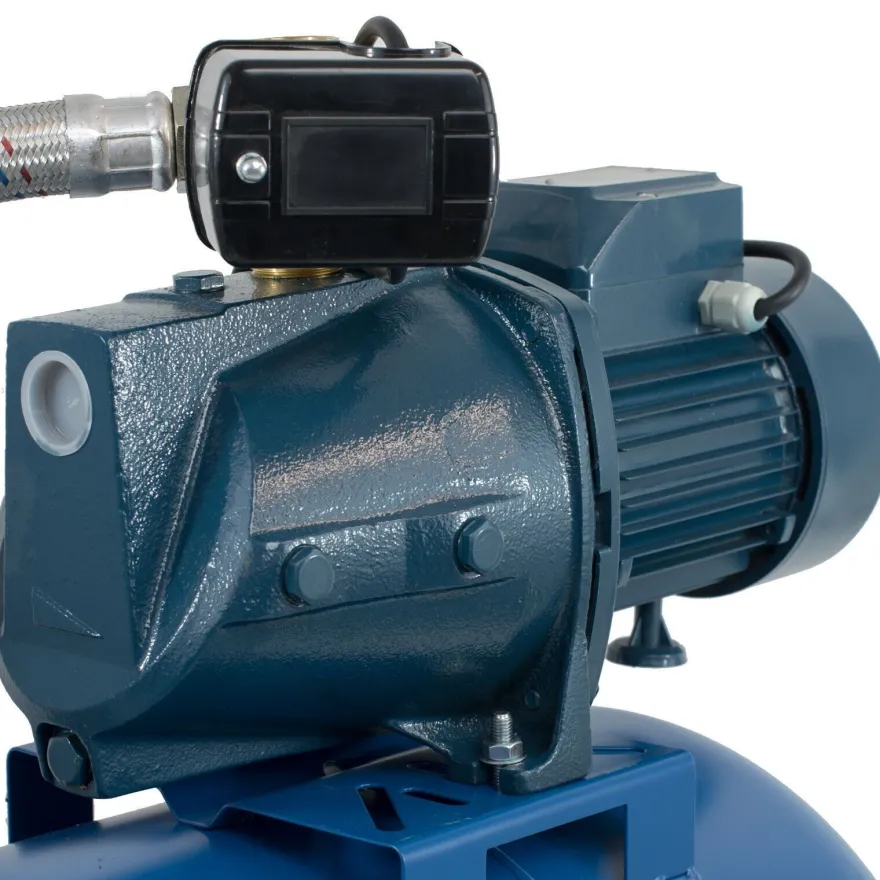

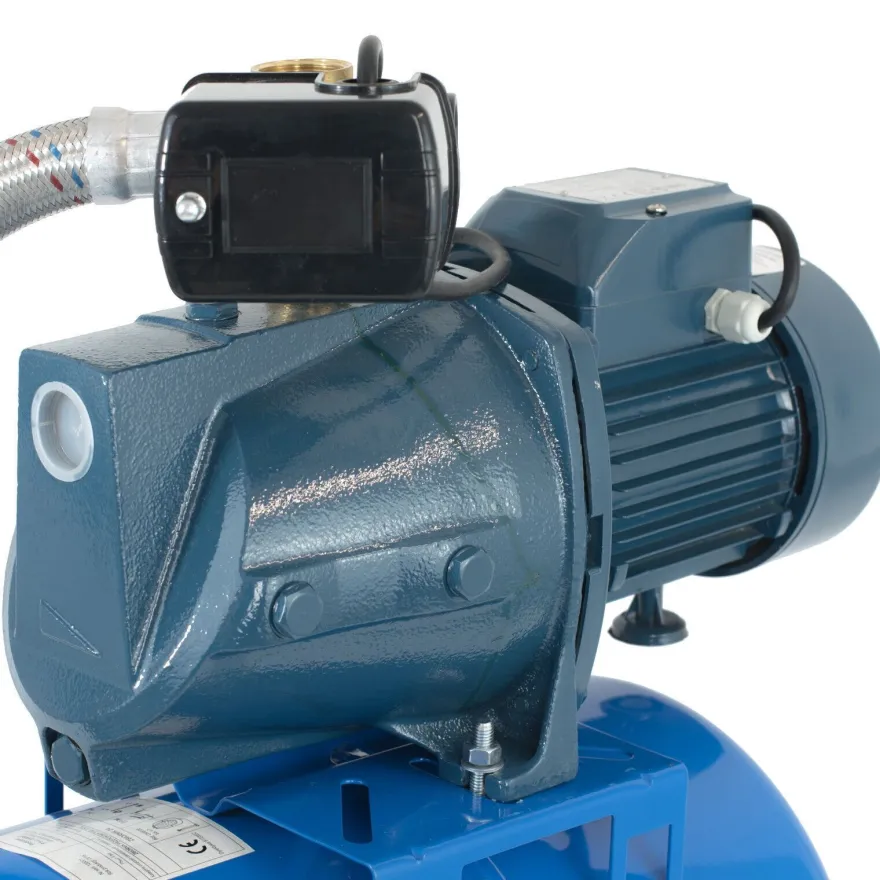

Druckschalter PM 5 – 5 bar – 230 V

Druckschalter zum automatischen Ein- und Ausschalten von Gartenpumpen. Startet und stoppt die Pumpe in Abhängigkeit von Öffnung bzw. Schließung der Verbraucher. Sowohl Ein- als auch Ausschaltdruck sind individuell einstellbar.

• Ausschaltdruck: 1,5 – 5,0 bar
• Einschaltdruck: 1,0- 3,0 bar
• Anschlussgewinde: 1″
• Schutzklasse : IP 54
• max. Nennbelastung: 10A
• 230 V

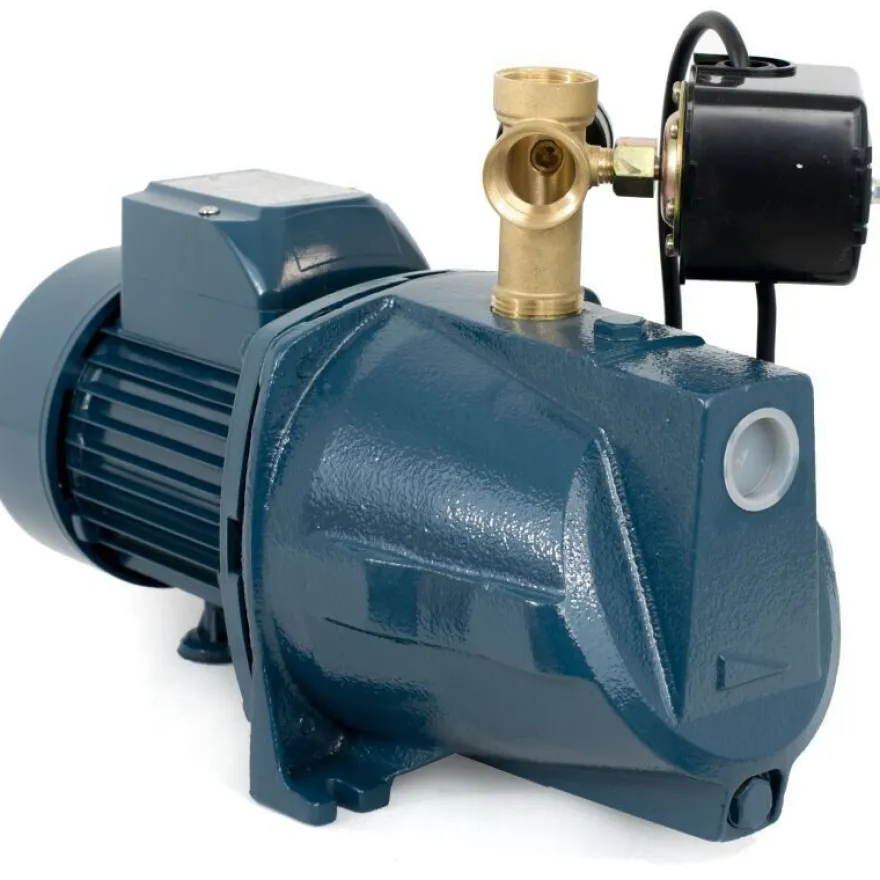

5 Wege-Ventil

• 1″ AG x 1″ IG T-Stück Messing
• 1″ IG Anschluss Druckkessel
• 1/4 “ AG Anschluss Druckschalter
• 1/4″ IG Anschluss Manometer/Entlerrungsventil

Vibrationsschlauch 1 AG“

• 1 x 90* Mutter AG 1″
• 1x IG 1″ Mutter
• Max. : 95*C
• Max Druck.: 10 bar

Aus logistischen Gründen werden die Hauswasserwerke demontiert versendet.

Das Hauswasserwerk mit einem 150 L Druckbehälter wird per Spedition geliefert. Bitte geben Sie bei der Bestellung eine gültige und erreichbare Telefonnummer an.

Farbabwichungen können wegen Lieferstatus auftreten, es ist möglich das der Koprus der Pumpe in Farbe Blau geliefert wird oder der Druckbehälter in Farbe Grün geliefert wird.
