Lilliput Q28-8k 28 Zoll 12G-SDI 8K Monitor

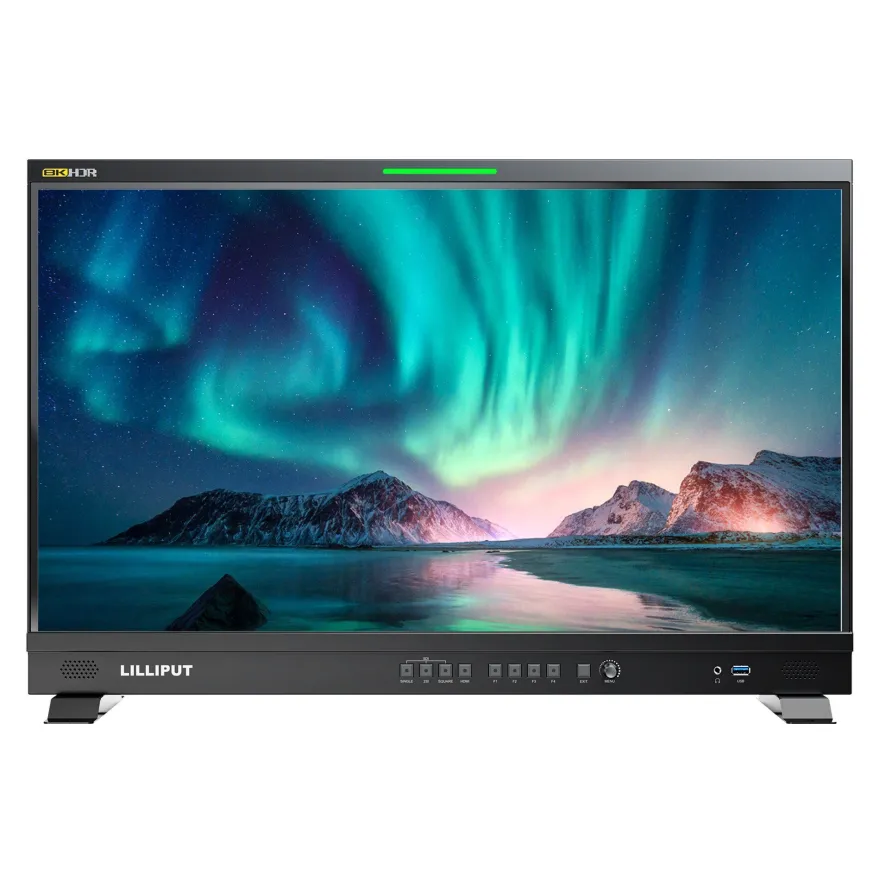

Lilliput Q28-8K ? 28″ 8K-fähiger Broadcast Monitor

Der Lilliput Q28-8K ist ein professioneller 28 Zoll Broadcast Monitor mit Unterstützung für hochauflösende 8K-Signale über 12G-SDI Quad-Link. Das integrierte 4K-Display (3840 × 2160) bietet eine präzise Bilddarstellung für anspruchsvolle Monitoring-Anwendungen im Broadcast-, Film- und Produktionsumfeld.

Mit vielseitigen Schnittstellen wie 12G-SDI, 12G-SFP+ und HDMI 2.0 sowie Netzwerksteuerung über Ethernet und RS422 lässt sich der Monitor flexibel in professionelle Workflows integrieren. Die Steuerung kann zusätzlich per Software erfolgen.

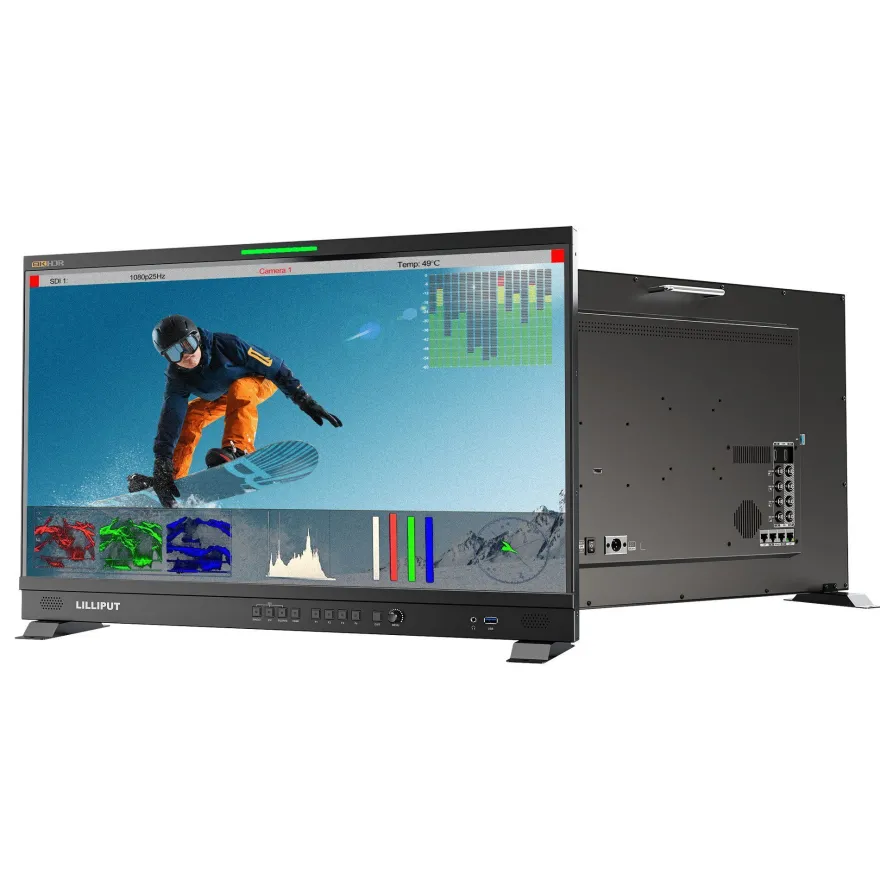

Farbmanagement und Analyse

• 5 Farbtemperaturen: 3200K, 5500K, 6500K, 7500K, 9300K
• Unterstützung von 3D LUTs (.cube) über USB
• Farbraum Rec.709
• HDR-Unterstützung: ST.2084 (300 / 1000 / 10000) und HLG
• Audioanalyse mittels Lissajous-Diagramm (Stereo-Visualisierung)

Display und Ausstattung

• 28″ IPS Panel mit 3840 × 2160 (4K UHD)
• 8K Signalverarbeitung über 12G-SDI Quad-Link
• Seitenverhältnis: 16:9
• Helligkeit: 350 cd/m²
• Kontrast: 1000:1
• Blickwinkel: 176° (H/V)
• Integrierte Stereo-Lautsprecher
• 4 frei belegbare Funktionstasten

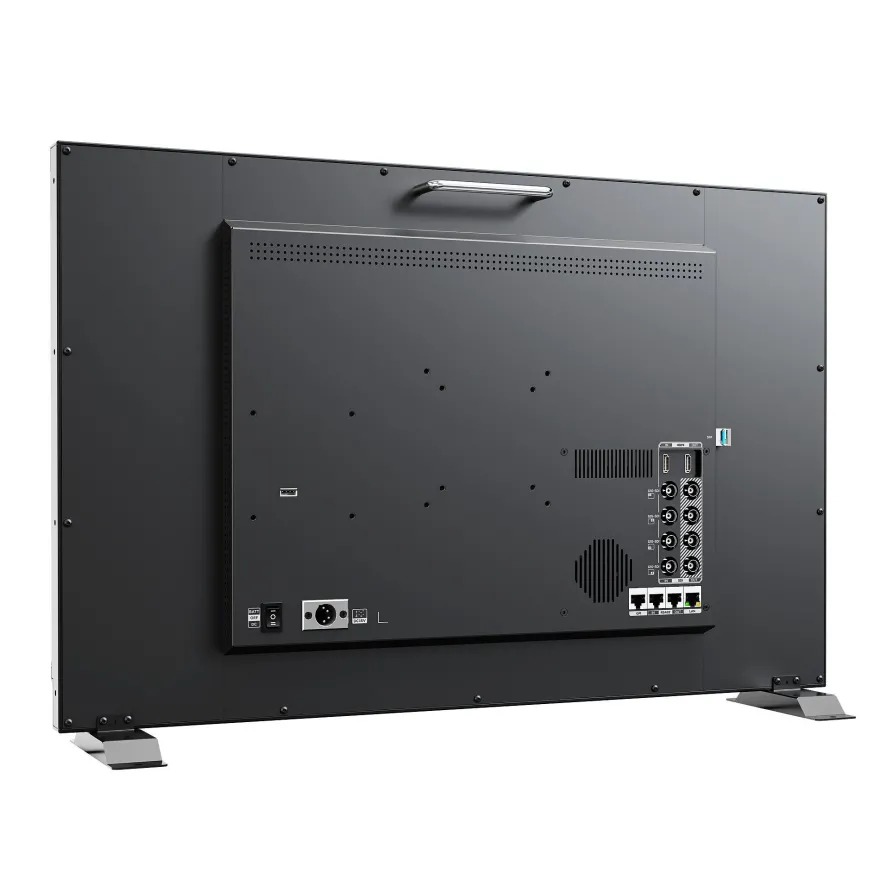

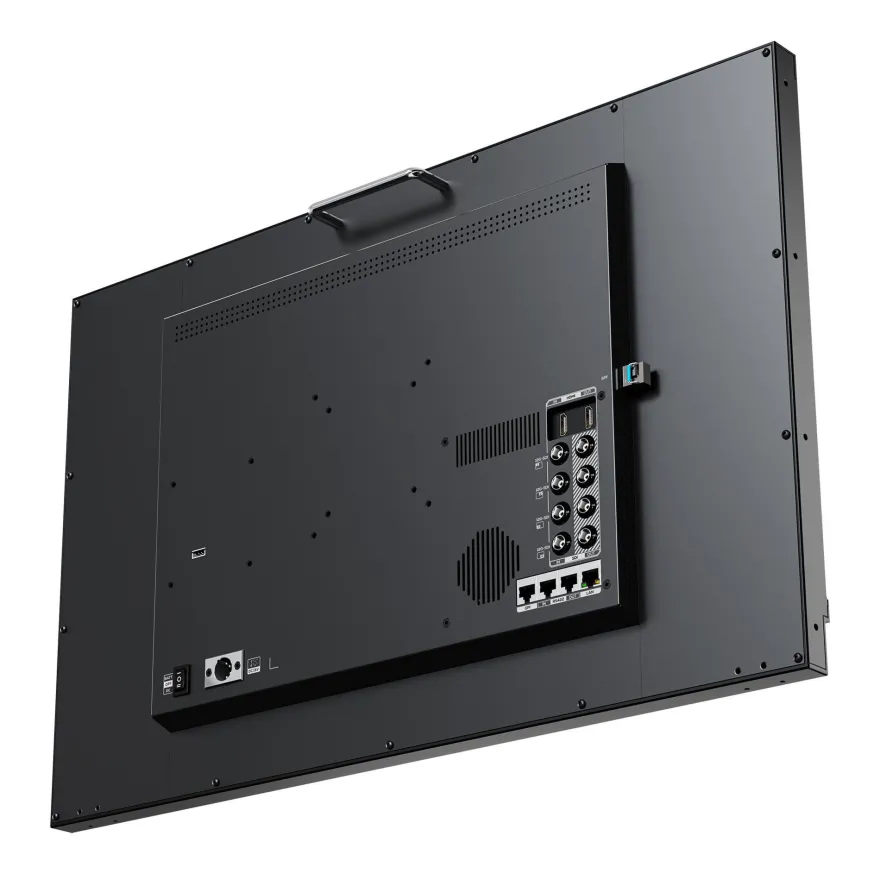

Anschlüsse und Steuerung

• 12G-SDI (Quad-Link für 8K)
• HDMI 2.0
• 12G-SFP+ Slot (Modul optional)
• Ethernet (Netzwerksteuerung)
• RS422 Steuerung

Stromversorgung und Montage

• Netzbetrieb über mitgeliefertes Netzteil
• V-Mount Akkuplatte für mobilen Einsatz
• VESA 75 × 75 mm und 100 × 100 mm

Technische Daten

Panel	28″
Physische Auflösung	3840*2160
Seitenverhältnis	16:9
Helligkeit	300 cd/m²
Kontrast	1000: 1
Betrachtungswinkel	178°/178° (H/V)
HDR	ST2084 300/1000/10000/HLG
Unterstützte Log-Formate	SLog2 / SLog3 / CLog / NLog / ArriLog / JLog oder benutzerdefiniert…
Look up Table (LUT) Unterstützung	3D LUT (cube Format)
Technologie	Kalibrierung auf Rec.709 mit optionaler Kalibriereinheit
SDI	4×12G (Unterstützt 8K-SDI Formate Quad Link)
SFP	1×12G SFP+ (Fasermodul optional)
HDMI	1×HDMI 2.0
SDI	4×12G (Unterstützt 8K-SDI Formate Quad Link)
HDMI	1×HDMI 2.0
SDI	4320p 24/25/30/50/60, 2160p 24/25/30/50/60, 1080p 24/25/30/50/60, 1080pSF 24/25/30, 1080i 50/60, 720p 50/60…
SFP	2160p 24/25/30/50/60, 1080p 24/25/30/50/60, 1080pSF 24/25/30, 1080i 50/60, 720p 50/60…
HDMI	2160p 24/25/30/50/60, 1080p 24/25/30/50/60, 1080i 50/60, 720p 50/60…
SDI	16ch 48kHz 24-bit
HDMI	8ch 24-bit
Kopfhörerbuchse	3.5mm
Eingebaute Lautsprecher	2
RS422	Ein/Aus
GPI	1
LAN	1
Eingangsspannung	DC 12-24V
Leistungsaufnahme	≤65W (15V)
Kompatible Akkus	V-Lock oder Anton Bauer Mount
Eingangsspannung (Akku)	14.8V nominal
Betriebstemperatur	0°C~50°C
Lagertemperatur	-20°C~60°C
Abmessungen (LBT)	638mm × 414.3mm × 45.7mm
Gewicht	8.6kg

---

Fragen & Antworten
Welche maximale Signalauflösung verarbeitet der Lilliput Q28-8K?
Der Monitor verarbeitet 8K-Signale über 12G-SDI Quad-Link. Die physische Displayauflösung beträgt 3840 × 2160 Pixel (4K UHD), sodass 8K-Signale skaliert auf dem 28-Zoll-IPS-Panel dargestellt werden.

---

Welche SDI-Schnittstellen sind vorhanden und wie wird 8K übertragen?
Der Monitor verfügt über 12G-SDI-Eingänge, die im Quad-Link-Verbund betrieben werden, um 8K-Signale zu übertragen. Zusätzlich steht ein 12G-SFP+-Slot zur Verfügung, für den ein optionales Modul benötigt wird.

---

Welche HDMI-Version wird unterstützt und welche Auflösungen sind damit möglich?
Es ist ein HDMI-2.0-Eingang verbaut. Damit lassen sich Signale bis 4K UHD mit den für HDMI 2.0 typischen Bildraten zuverlässig übertragen und darstellen.

---

Welche HDR-Standards werden unterstützt?
Der Monitor unterstützt HDR nach ST.2084 mit den Helligkeitsstufen 300, 1000 und 10000 Nit sowie HLG (Hybrid Log-Gamma), wie es im Broadcast-Bereich gebräuchlich ist.

---

Wie werden eigene 3D LUTs geladen und welches Dateiformat wird akzeptiert?
3D LUTs können im .cube-Format über den USB-Anschluss eingelesen werden. Damit lassen sich produktionsspezifische Farbprofile direkt auf dem Monitor anwenden.

---

Welche Farbtemperaturen stehen zur Auswahl?
Es können fünf Farbtemperaturen ausgewählt werden: 3200 K, 5500 K, 6500 K, 7500 K und 9300 K. Damit deckt der Monitor die gängigen Standards für Film-, Broadcast- und Studioproduktionen ab.

---

Welcher Farbraum wird nativ unterstützt?
Der Monitor arbeitet im Farbraum Rec.709, dem im Broadcast- und HD-Videobereich am weitesten verbreiteten Standard für hochauflösende Produktionen.

---

Wie wird der Monitor in ein bestehendes Produktions-Netzwerk eingebunden?
Über den integrierten Ethernet-Anschluss lässt sich der Monitor in ein Netzwerk einbinden und per Software fernsteuern. Zusätzlich steht eine RS422-Schnittstelle für die Steuerung über professionelle Broadcast-Protokolle zur Verfügung.

---

Wie hoch sind Helligkeit und Kontrastverhältnis des Displays?
Die Helligkeit liegt bei 350 cd/m² laut Produktbeschreibung, die technischen Daten nennen 300 cd/m². Das Kontrastverhältnis beträgt 1000:1. Der Blickwinkel beläuft sich sowohl horizontal als auch vertikal auf 176 Grad.

---

Welche Audiofunktionen bietet der Monitor?
Der Monitor verfügt über integrierte Stereo-Lautsprecher sowie eine Audioanalyse mittels Lissajous-Diagramm, mit dem sich die Stereo-Phasenbeziehung des Signals grafisch visualisieren lässt.

---

Welche Möglichkeiten zur Stromversorgung gibt es?
Der Monitor wird über ein mitgeliefertes Netzteil betrieben. Für den mobilen Einsatz ist eine V-Mount-Akkuplatte vorgesehen, sodass der Betrieb unabhängig vom Stromnetz möglich ist.

---

Welche VESA-Montageoptionen sind verfügbar?
Der Monitor unterstützt VESA-Lochmuster in den Größen 75 × 75 mm und 100 × 100 mm, was die Befestigung an gängigen Studiohalterungen, Monitorarmen und Kamerastativen ermöglicht.

---

Was sind die frei belegbaren Funktionstasten und wofür werden sie verwendet?
Der Monitor bietet vier frei belegbare Funktionstasten, über die sich häufig genutzte Einstellungen oder Bildanalyse-Werkzeuge direkt abrufen lassen, ohne durch Menüs navigieren zu müssen.

---
