Photovoltaik Solarpanel Halterung 2X Montage Set Ziegeldach Befestigung PV 35mm

Das Dachmontage-Set beinhaltet alle Komponenten, die für eine Anbringung Ihrer Solarmodule, auf dem Hausdach nötig sind.

• Geeignet für Solarmodule 25-40mm!
• Maße Profil einzeln: 1190 x 40 x 40 mm
• Gesamtlänge: 2380 mm
• Maße Verbindung: 120 x 45 x 25 mm
• Maße Mittelklammer: 40 x 35 x 30 mm
• Maße Endklammer: 40 x 38 x 29 (max 44) mm
• Maße Endkappe: 43 x 43 x 32 mm

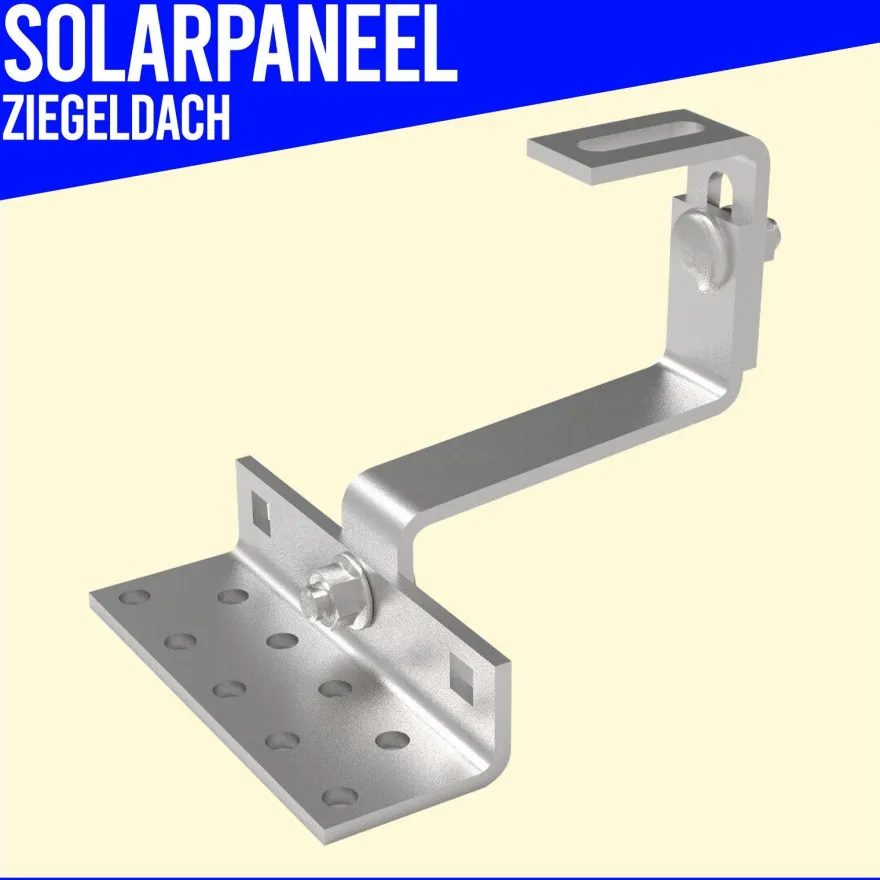

Dachhaken
Unsere witterungsbeständigen, aus Edelstahl gefertigten Z-Winkel sind komplett vormontiert. Unsere speziellen Dachhaken sind für den Ausbau von Aluschienen, Profilschienen, Befestigungsschienen und zur Aufnahme von Fotovoltaik Modulen oder Solaranlagen geeignet.

Dachhaken im Detail

• Material: Edelstahl (SUS 430)
• Flachstahlhaken: 60 x 30 x 5 mm
• Länge Haken innen: 115 mm
• Maße Grundplatte: 140 x 54 x 5 mm
• Befestigungsbohrungen: 9 x 9 mm versetzt
• Höhenverstellbarkeit Grundplatte: 44-47 mm
• Höhenverstellbarkeit Flachstahlhaken: 60-92 mm
• Langlochmessung: 45 x 11 mm
• Höhenverstellbar Gesamt: 120-160 mm
• Gesamt Maße: 174 x 140 x 120-160 mm
• Passende Schraube: M10x25 Edelstahl
• Passende Mutter: M10 Edelstahl A2
• Schneelast max.: ca. 140kg
• Windgeschwindigkeit: max. 60m/s
• Gewicht Stück: 0,76 kg

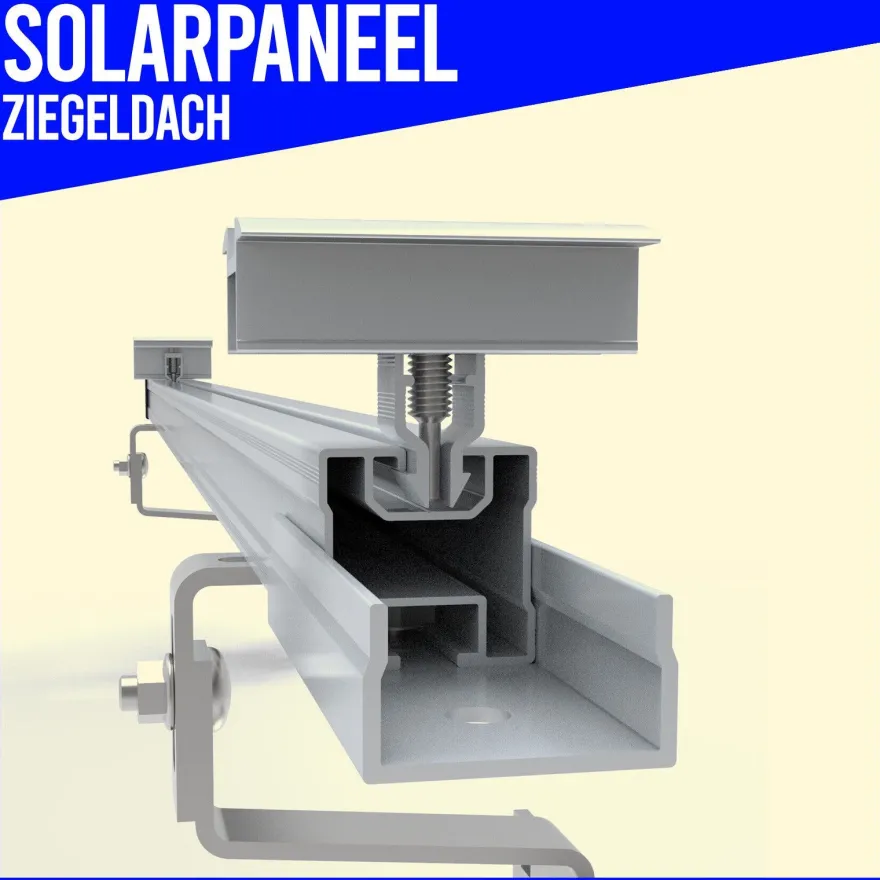

Aluminiumprofil
Das aus hochwertigen gefertigten Aluminiumprofil besticht durch seine Witterungsbeständigkeit und bittet Platz für Solarpaneel mit einer Breite bis zu 1150 mm.

Schrauben-Set

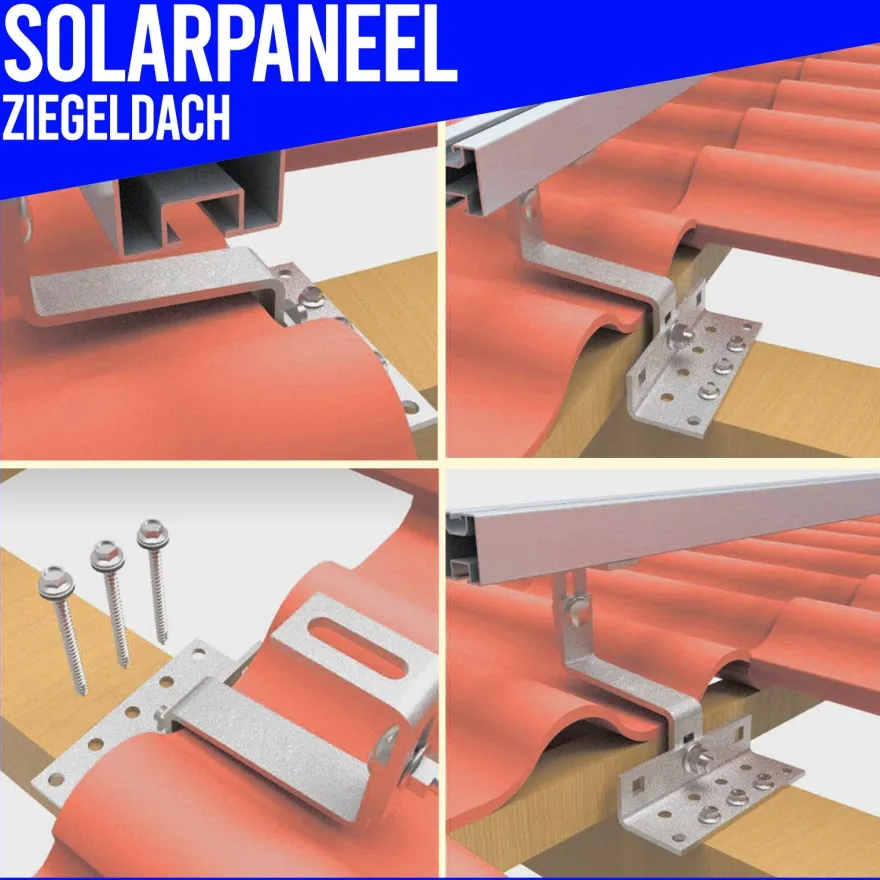

Die Dachhaken befestigen Sie ganz einfach mit den 18 Edelstahl-Holzschrauben unter den Ziegeln. Das Solarmodul wird mit den Klammern am Aluminiumprofil befestigt.

Endklammer
Die aus Aluminium + SUS 304 gefertigten Endklammern fixieren das Solarmodul an dem Aluminiumprofil. Endklammern in die Schiene schieben, festschrauben, fertig!

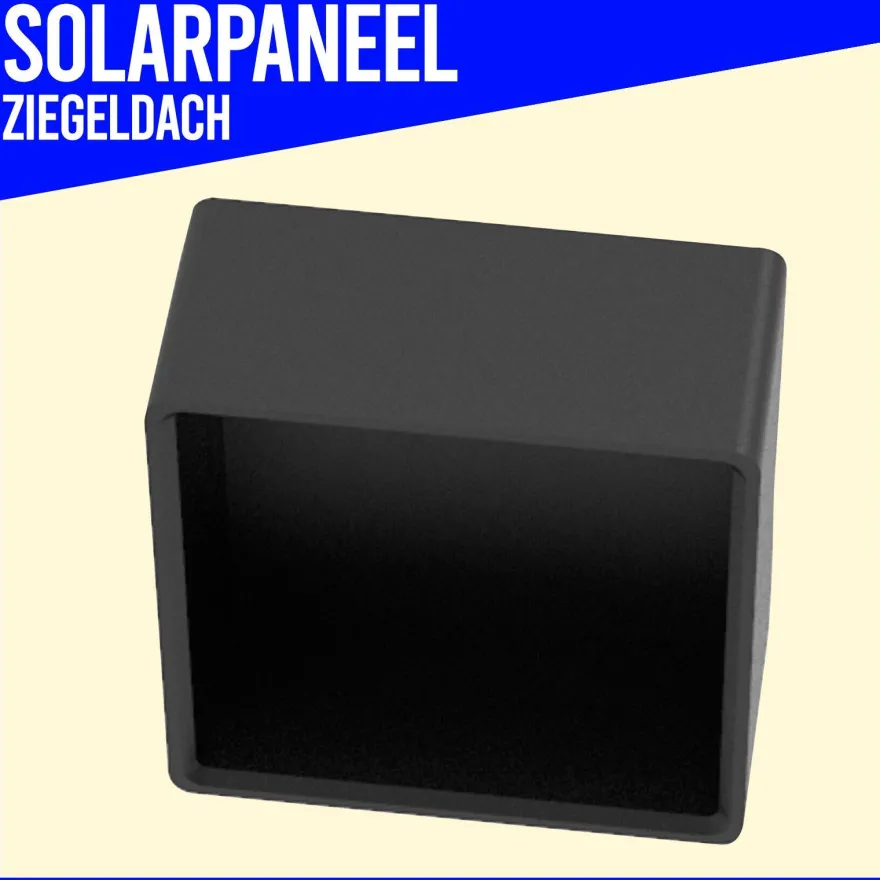

Endkappe
4 Endkappen (PE) verhindern das Eindringen von Schmutz und Regen in die Aluminiumprofile.

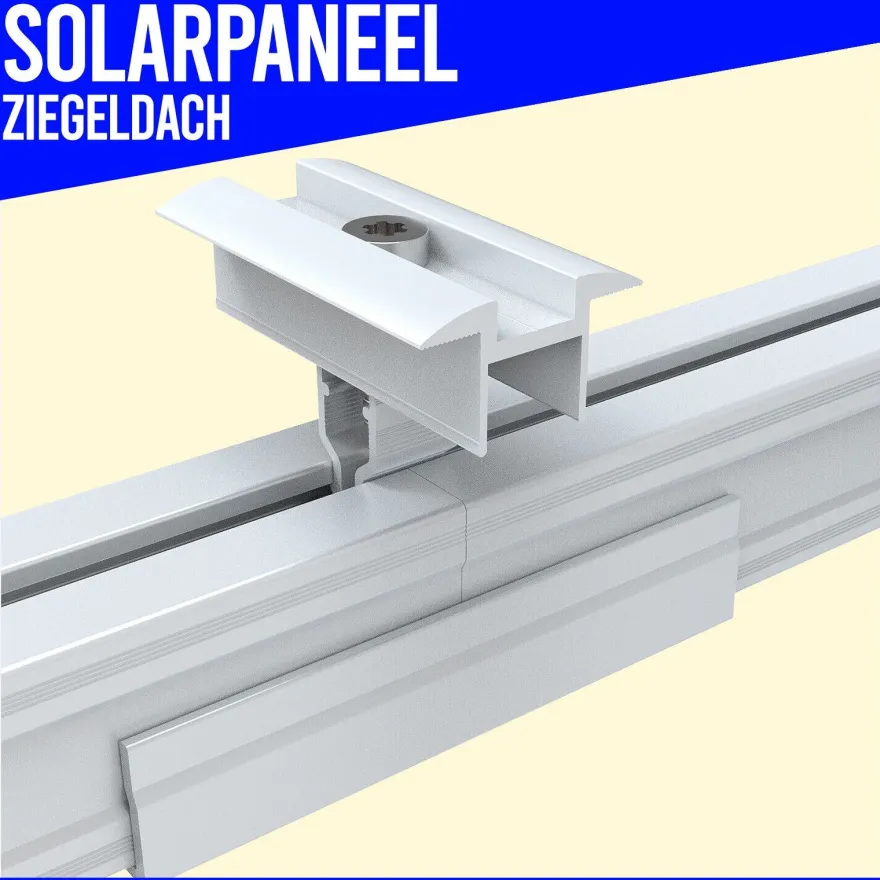

Profil Erweiterung
Mit dieser Verbindungsschiene erweitern Sie Ihre Solarmodul-Profile ganz unkompliziert. Profile einlegen, festschrauben – FERTIG!

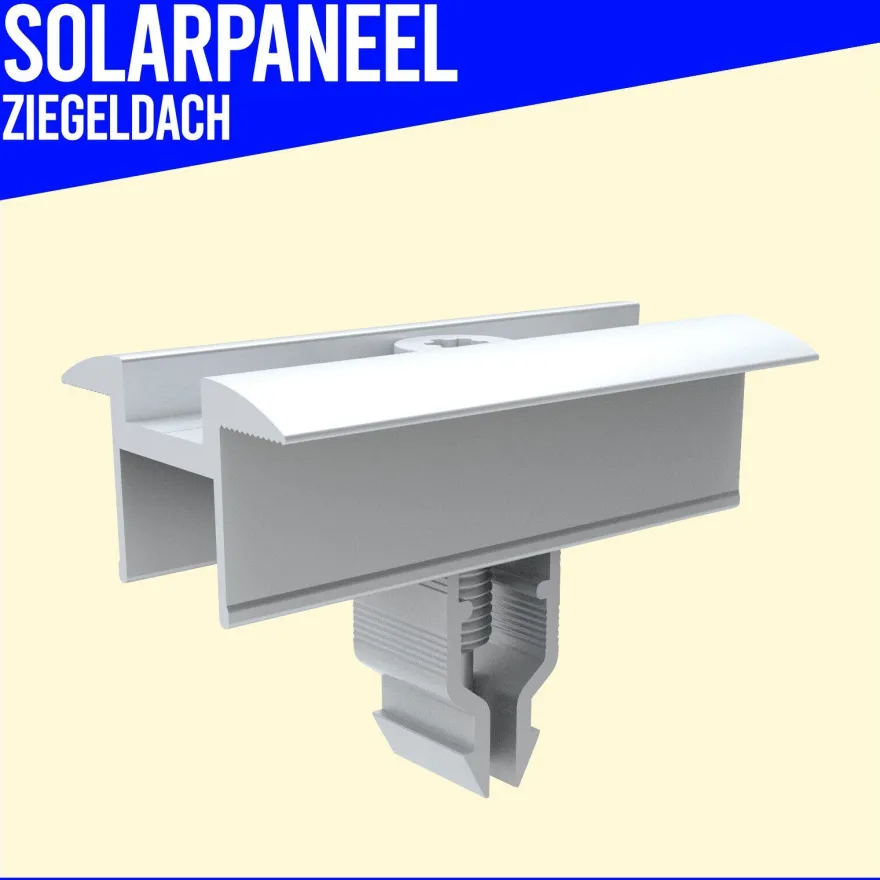

Mittelklammer
Die Mittelklammer ist das Pendant zur Endklammer und ermöglicht Ihnen zwei Solarmodule platzsparend auf ein Aluminiumprofil zu befestigen. (Aluminium + SUS304)

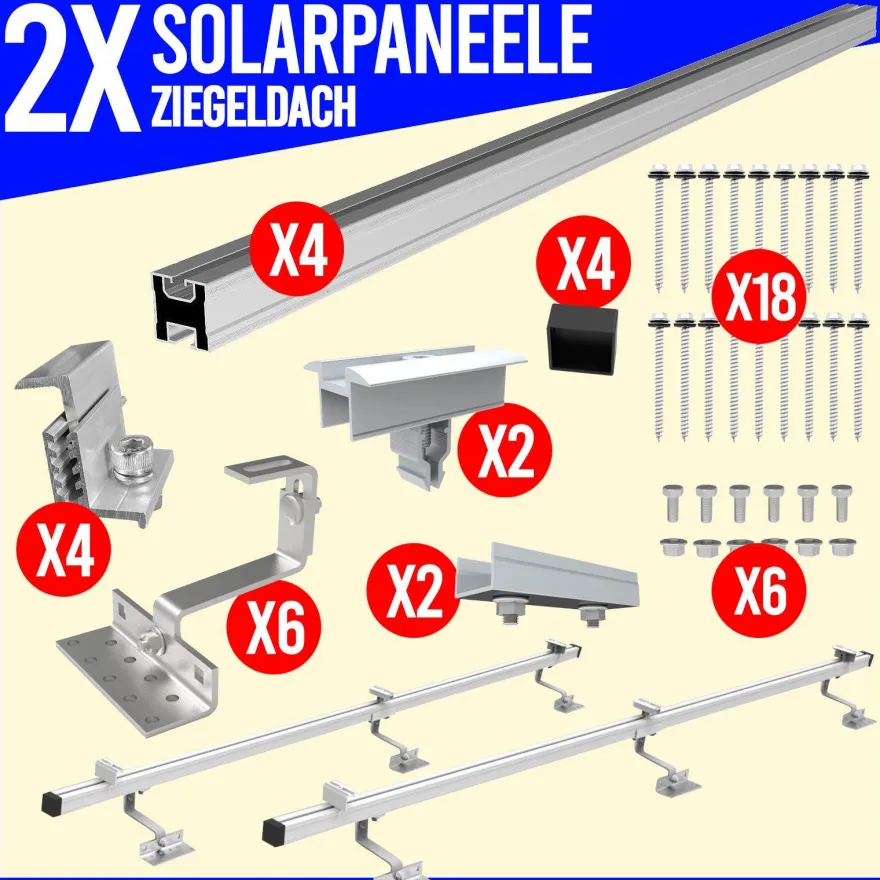

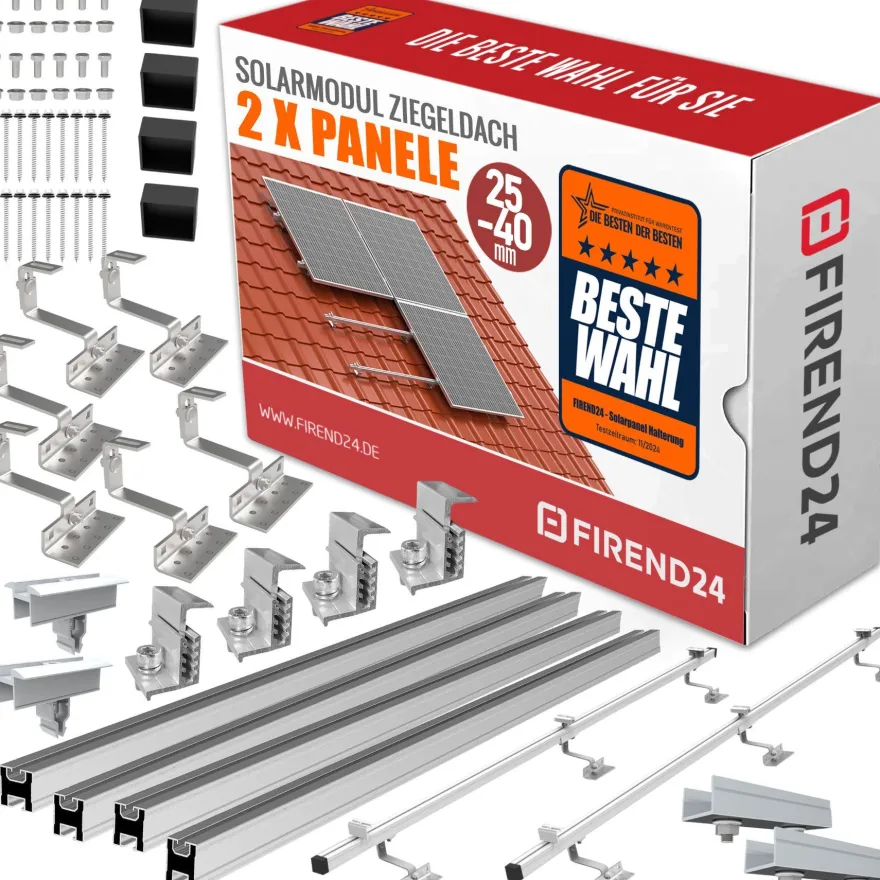

Lieferumfang:

• 4x Montageschiene 1230mm
• 2x 40×40 Schienenverbinder
• 2x Zwischenklemme
• 4x Endklemme
• 6x Sechskantschraube
• 6x Flanschmutter
• 6x Verstellbarer Dachhaken (6x L-Sockel; 6x Z-Teil; 6x L-Gelenk; 12x Trageschraube M10x25; 12xM10 Flanschmutter)
• 4x Schienenkappe
• 18x Holzschrauben

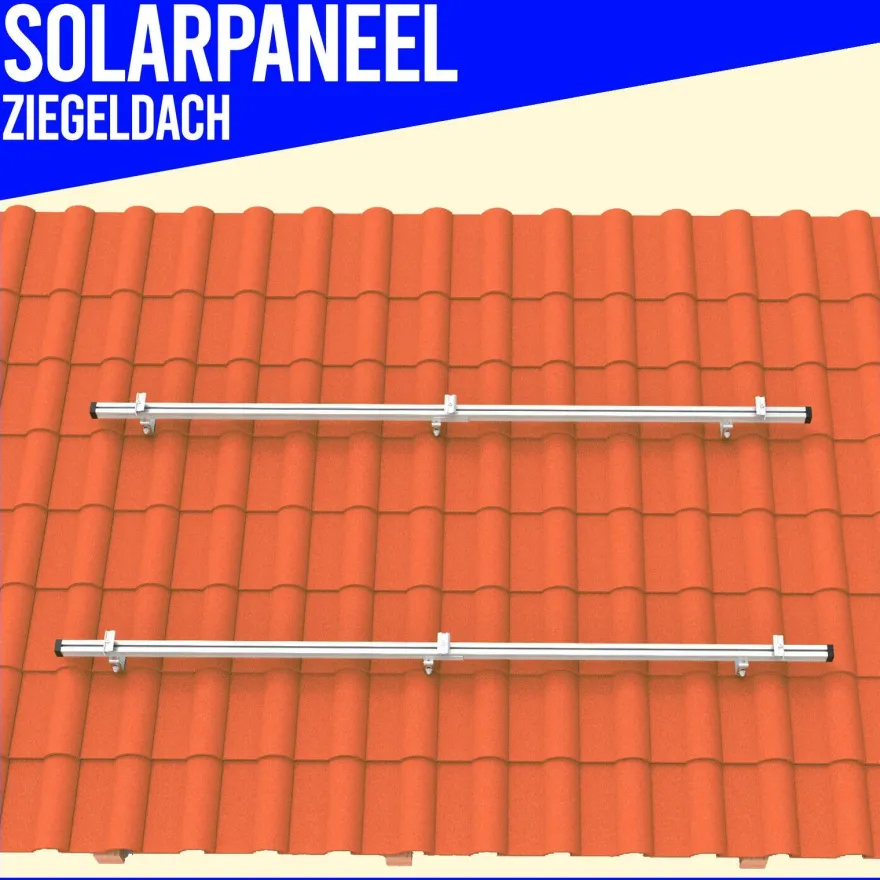

Dieses umfangreiche Dachhalterungs-Set für Solarmodule beinhalte alle Komponenten, die für die Anbringung von 2 Solarmodulen auf dem Hausdach benötigt werden.

Einfache Anbringung

1. Profile vorbereiten
2. Dachziegel anheben
3. Dachhaken festschrauben
4. Solarmodule einhängen
5. Mittel- und Endklammern festziehen

Die Vorbereitung

1. Aluminiumprofile verbinden
2. Dachhaken unterhalb des Profils befestigen
3. Mittelklammer oberhalb bis zur Mitte einschieben
4. Endklammern auf den Enden befestigen
5. Endkappen setzen

Alles dabei!
